設計開關電源

開關 電源是利用現代電力電子技術， 控制開關管開通和關斷的時間比率 ， 維持穩定輸出電壓的一種 電源 =1］ “ 由于擁有較高的效率和較高的功率密度， 開關電源在現代電子系統中的使用越來越普及 ”開關電源高頻化 ！ 模塊化和智能化是其發展方向 “其中， 步進可調 ！ 實時顯示是開關電源智能化研究方向之一 ”現設計開關電源， 技術指標 為：輸 出電壓30V 至36 V可調 ， 最大輸 出電流2A ， 有過流保護功能， 能對輸出電壓進行鍵盤設定和步進調整 ！ 步進值1V ， 并能實時顯示輸出電壓和 電流的開關穩壓 電源 “ 指標優 良 =3 2” 由UC 38 42設計 的DC一DC 升 壓 電路直接用 誤差信號控制電感峰值電流， 間接地控制PWM 脈沖寬度， 達到控制輸出端 電壓 的 目的 “開關管 以U C3 842設定 的頻 率周 期開 閉， 使 電感 儲 存能量并釋放能量 ”當開關管導通時， 電感充電， 把能量儲存在L中 “當開關截止時， L產生反向感應電壓， 通 過二 極管把儲 存 的電能釋放 到輸 出電容器 中 ”輸 出電壓 由傳遞的能量多少來控制， 而傳遞能量的多少由通過電感 電流 的峰值 來控 制 “具體設計 電路 如圖1.2所示 ”

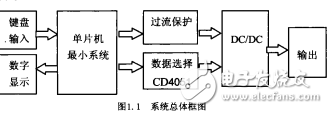

1 總體設計方案采用AT 89 552單片機為控制核心， 對普通的開關電源控 制部分 進行優 化設 計 ， 并通過軟 件編程 實現 了對開 關電源 的智能控制 “設計中采用隔離變壓器將市電變壓后通過 整流濾波送至 DC 一DC 升壓變 換器， 經過一系列 的控制整 合電路之后可 實現 設計要求 ”系統 總體框 圖如 圖1. 1 所示 “
