數控直流電流源設計報告

　　1 、基本部分

　?。?）輸出電流范圍：200mA～2000mA；

　　（2）可設置并顯示輸出電流給定值，要求輸出電流與給定值偏差的絕對值≤給定值的

　　1％+10 mA；

　?。?）具有“+”、“-”步進調整功能，步進≤10mA；

　?。?）改變負載電阻，輸出電壓在10V以內變化時，要求輸出電流變化的絕對值≤輸出電流值的1％+10 mA；

　?。?）紋波電流≤2mA；

　?。?）自制電源。

　　2、 發揮部分

　?。?）輸出電流范圍為20mA～2000mA，步進1mA；

　?。?）設計、制作測量并顯示輸出電流的裝置 （可同時或交替顯示電流的給定值和實測值），測量誤差的絕對值≤測量值的0.1％+3個字；

　?。?）改變負載電阻，輸出電壓在10V以內變化時，要求輸出電流變化的絕對值≤輸出電流值的0.1％+1 mA；

　?。?）紋波電流≤0.2mA；

　?。?）其他。

　　2.1 基本部分總體方案確定

　　方案1. 利用FPGA作為控制器，以它為中心設計外圍電路，并利用D/A轉換形

　　閉環回路。

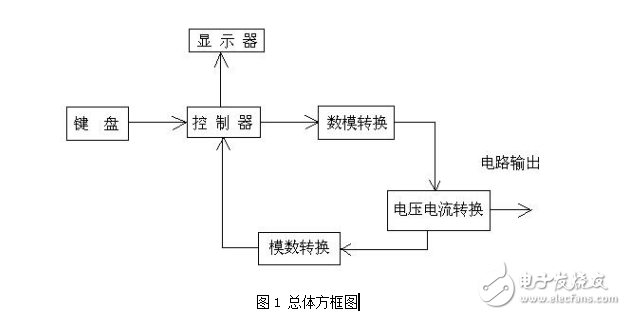

　　數控直流電流源由鍵盤、控制器、顯示器、數模轉換、電壓電流轉換和模數轉換等部分組成，

　　鍵盤的作用是設定電流值和確定電流步進值；控制器的作用是將設定電流值的8位（或12位）二進制輸出；顯示器的作用是顯示設定電流值；數模轉換的作用是設定電流值的數字量轉換為模擬量；電壓電流轉換的作用是將電壓轉換成恒定電流輸出；模數轉換的作用是將輸出的模擬量再轉換為數字量反饋到控制器，使實際輸出電流值與設定電流值一致。
