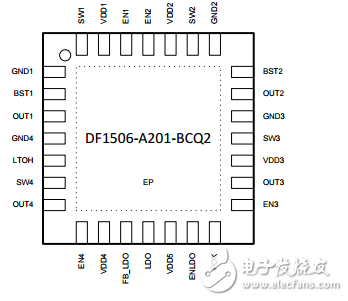

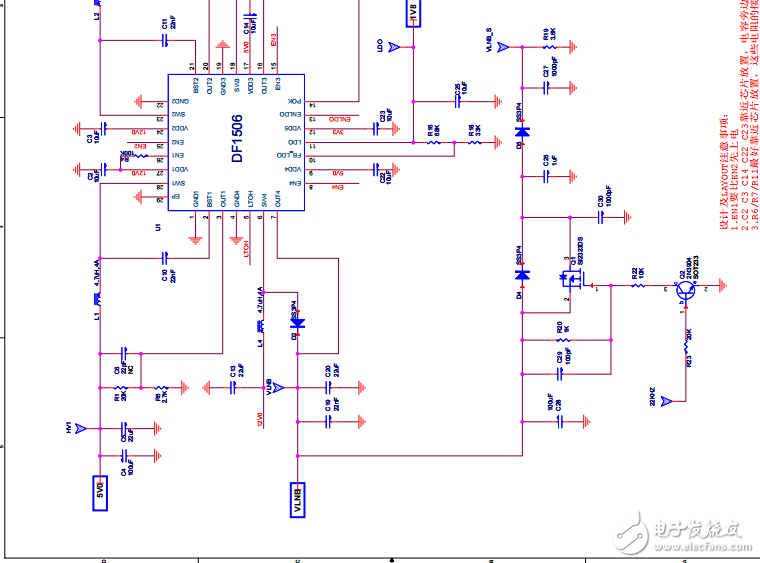

DF1506 是針對 DVB-S2 應用領域的一顆集成了雙路高壓 BUCK，一路低壓 BUCK，一路升壓，一路 LDO 以及復位電路的專用 PMU。本文檔包含內容如下： 1、PIN 腳功能 2、外圍器件的選用 3、電路的連接 4、Layout 的注意事項
外圍器件選用 1、VDD1/VDD2 為 12V 輸入腳，接 10uF 高壓貼片電容 2、VDD3/VDD4/VDD5 為低壓輸入腳，接 10uF 低壓貼片電容 3、電感的選用 HV BUCK1 (5V) / HV BUCK2 (3.3V)的開關頻率為 600kHz，常用感值 4.7uH 即可； LV BUCK (core 供電)的開關頻率為 1.2MHz，常用感值 2.2uH 或 4.7uH； BOOST (14V/19.4V)的開關頻率為 1.2MHz，常用感值 4.7uH；電感尺寸可按原來分離 DC/DC 方案對應的電感尺寸應對后端負載電流即可 4、輸出電容的選用 HV BUCK1 (5V) / HV BUCK2 (3.3V)的輸出至少 22uF 電容或兩個 10uF 電容，反饋環路參數要求 LV BUCK (core 供電)的輸出至少 10uF 電容 BOOST (14V/19.4V)的輸出至少 22uF 電容或兩個 10uF 電容 LDO 的輸出電容需 10uF 以上 5、反饋電阻的選用 HV BUCK1 (5V) 20kohm/2.7kohm HV BUCK2 (3.3V) 15kohm/3.3kohm 選用此匹配阻值可以減小外部干擾，提升動態響應速度 LV BUCK (core 供電) 無特別要求 LDO 無特別要求 6、BOOST 的二極管可選用 SS24 類似肖特基二極管規格
