0 - 15V 1A可調穩壓電源電路設計

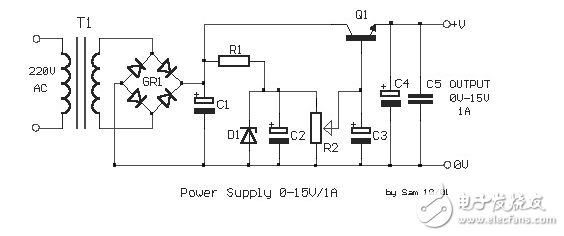

這是輸出電壓可隨固定輸出最大電流為1A，可從0V至15V的可調電源的原理圖。該電路非常簡單，而且易于制造，找到組件是容易和便宜。穩定和調節輸出電壓在0V至+15 V的范圍內，提供的最大電流1 A
potensiometer R2用來調整輸出電壓。Q1是常用來放大輸入一個舊型功率晶體管，這種晶體管需要在散熱片上，因?yàn)樗鼤?huì)熱起來時，連續工作在地區最大電流。變壓器的類型是市場上的標準。
組件的列表：
R1 = 56ohm 2Watt
R2 = 330ohm線性potensiometer
C1 = 2200UF 35V
C2 = 100uF的35V
C3 = 10uF的25V
C4 = 220UF 25V
C5 = 100nF的100V
GR1 = 4 × 1N4007
Q1 = 2N3055
T1 = 220V @ 18V 1.5A
D1 = 18V 1.5W齊納
