視頻驅動程序（video driver）：軟件包中可能包含一些“通用的”視頻驅動程序。其它類型的視頻驅動程序可能需要與系統中安裝的視頻適配器相匹配。視頻驅動一般在電視卡，攝像頭和監控頭等都屬于常見的視頻設備。它的作用是將攝像頭等設備所捕捉到的圖像實時轉換為應用程序所能夠解析的的數據并由應用程序表現出來。

負載測試（Load testing）：通過測試系統在資源超負荷情況下的表現，以發現設計上的錯誤或驗證系統的負載能力。在這種測試中，將使測試對象承擔不同的工作量，以評測和評估測試對象在不同工作量條件下的性能行為，以及持續正常運行的能力。負載測試的目標是確定并確保系統在超出最大預期工作量的情況下仍能正常運行。此外，負載測試還要評估性能特征。例如，響應時間、事務處理速率和其他與時間相關的方面。

介紹

在這兩部分應用說明，說明電源

節省功能的新一代視頻驅動程序，我們

將繼續輸出負載檢測說明。

第一個功能的想法是檢測任何傳入

模擬視頻信號進入驅動程序（應用筆記）

and8473 / D）。第二步是檢查狀態

負載，以節省更多的權力，以應用程序。

It’s costly and difficult for the chipset to detect the

presence of a TV on the RCA connectors dedicated to the

analog video channels， especially when the output of the

video drivers need to be AC coupled. This load detection

feature presented， answers the need by integrating the load

detection into the video driver. Therefore the chipset does

not need to manage the presence of the TV connection，

resulting in simplified chipset code and lower power

dissipation.

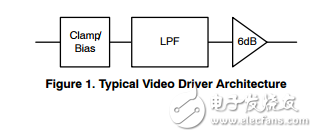

As a quick reminder， the video driver is build of a clamp

or bias circuitry. The second stage is generally a 6th order

Butterworth low pass filter （LPF） and last stage will be the

6 dB amplifier （see figure below）。

AC Coupled Output

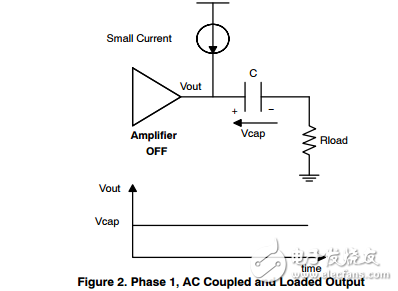

When the output of the driver is OFF and AC coupled， two phases occur.

Phase 1：
