光伏逆變器

提出一種新穎的高效率六開關逆變器（H6）拓?fù)洌鉀Q了無變壓器單相光伏并網逆變器漏電流問題。該拓?fù)鋵蓚€(gè)單向續流單元嵌在全橋逆變器橋臂中點之間，以獲得續流通道，并在續流階段將太陽能電池板和電網分離。該拓?fù)淅m(xù)流回路不經過性能較差的體二極管，有利于獲得更高效率；同時，無需直流旁路結構中的分裂電容。詳細介紹該拓?fù)涞?a href='http://m.sdkjxy.cn/v/tag/773/' target='_blank' class='arckwlink_none'>工作原理、脈寬調制（pulse width modulation，PWM）驅動邏輯、并網控制方法以及關鍵電路設計。仿真與實驗驗證了該拓?fù)渚哂械凸材ｋ妷?、高質量的并網波形和高效率特征。

高效率是光伏并網逆變器研究及設計的核心目基金項目：江蘇省產學研前瞻性項目（BY2011156）；江蘇省科技支撐計劃項目（BE2011174）。 Project Supported by the Prospective Project of Production， Learning and Research in Jiangsu Province （BY2011156）; Science and Technology Supporting Program of Jiangsu Province （BE2011174）。 標之一。針對微逆變器場合，文獻［1-4］提出并研究了準單級式的交錯并聯反激高頻鏈并網逆變器，但功率容量偏小，不適合于中大功率場合。中功率場合多采用兩級式不隔離甚至三級式高頻隔離架構，若前級采用高頻隔離方式，相對較為復雜，且功率級數較多，影響效率提升及可靠性［5-6］。兩級式不隔離架構甚至單級式架構能夠有效地提高系統效率，但取消電氣隔離后，不可避免地帶來了一些負面影響，如漏電流、直流分量等［7-9］。其中漏電流的存在是制約非隔離型結構推廣應用的最主要因素。以標準全橋逆變器為例，在單極性調制時，會產生一個幅值為輸入電壓、并以開關頻率高頻變化的共模電壓。考慮到 PV 組件寄生電容的存在（nF-mF 級），系統將出現較大的漏電流［7-10］。從降低電磁干擾 （electromagnetic interference，EMI），特別是保證安全性的角度出發，各國標準均對并網逆變器漏電流作出了嚴格限定。例如，德國標準 DIN VDE 0126-1-1 規定：無變壓器光伏并網逆變器中對地漏電流峰值大于300 mA時，光伏并網系統必須在0.3 s 內與電網斷開。

因此，近年來，漏電流問題成為了非隔離型并網逆變器的研究熱點之一。各國學者多通過改進全橋逆變器結構來解決該問題。目前，已提出了一系列新型拓?fù)洌?-15］。這些結構不同方式增添了輔助電路，通過強制改變續流回路，使得續流階段太陽能電池板與電網脫離。逆變器橋臂中點仍輸出三電平電壓，保留了單極性調制的特點，以實現高效率；而拓?fù)渲兄鏖_關管工作模態則得以改變，按照雙極性方式調制，從而消除了漏電流。其中，文獻［9］ 介紹了德國 SMA 公司專利 H5 逆變器拓?fù)?，相?duì)而言，該拓?fù)渌闷骷钌伲杀据^低，但續流階段電流要經過反向恢復問題嚴重的開關管體二極管，不利于效率進一步提高。文獻［10-13］介紹了帶直流旁路的全橋逆變器，交流側電流紋波小，降低逆變器的損耗。但在直流側，必須通過分裂電容提供中點。文獻中未提及這個問題的影響和解決途徑，但無疑將加大控制的難度。文獻［7-8，14-15］介紹交流旁路六開關逆變器（H6）拓?fù)?，采用雙極性調制，通過時序控制可以有效抑制共模電壓及漏電流，獲得單極性調制的效果，但文獻［14-15］中的拓?fù)潆娏魅砸?jīng)過性能較差的開關管體二極管。

針對上述現象，本文提出一種新型帶交流旁路單元六開關逆變器（H6）拓?fù)洌瑢蓚€(gè)單向續流單元嵌在全橋逆變器橋臂中點之間，以獲得續流通道，并在續流階段將太陽能電池板和電網分離。該拓?fù)淅m(xù)流回路經過的器件數量少，且不經過性能較差的體二極管，有利于獲得更高效率；同時，無需輸入均壓控制。下面給出詳細分析與驗證。

1 新型拓?fù)浣Y(jié)構及工作原理分析

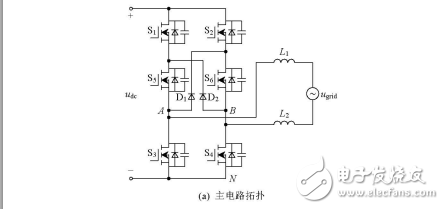

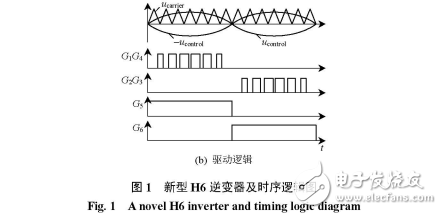

1.1 電路結構新型拓?fù)浣Y(jié)構如圖 1（a）所示，圖中：S1—S6 為開關管；D1、D2 為續流二極管；L1、L2 為進網濾波
