第一章 使用 Saber Designer 創建設計本教材的第一部分介紹怎樣用 Saber Design 創建一個包含負載電阻和電容的單級晶體管放大器。有以下任務：

*怎樣使用 Part Gallery 來查找和放置符號

*怎樣使用 Property Editor 來修改屬性值

*怎樣為設計連線

*怎樣查找一些常用模板在運行此教材前，要確認已正確裝載 Saber Designer 并且準備好在你的系統上運行（找系統管理員）。

注：對于 NT 鼠標用戶：兩鍵鼠標上的左、右鍵應分別對應于本教材所述的左、右鍵鼠標功能。如果教材定義了中鍵鼠標功能，還介紹了完成該任務的替代方法。

一、創建教材目錄你需要創建兩個目錄來為你所建立的單級放大器電路編組數據。

1. 創建（如有必要的話）一個名為 analogy_tutorial 的目錄，以創建教材實例。

2. 進入 analogy_tutorial 目錄。

3. 創建一個名為 amp 的目錄。

4. 進入 amp 目錄。

二、使用 Saber Sketch 創建設計在這一部分中，你將使用 Saber Sketch 設計一個單級晶體管放大器。

1. 調用 Saber Sketch（Sketch），將出現一個空白的原理圖窗口。

2. 按以下方法為設計提供名稱

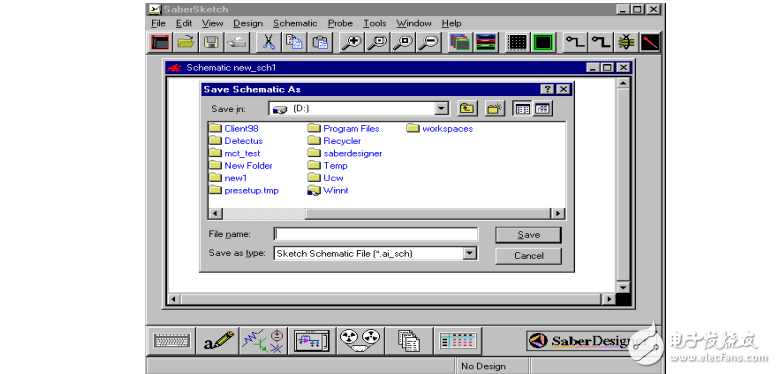

3） 通過選擇 File＞Save As …菜單項，存儲目前空白的設計。此時將出現一個 Save Schematic As 對話框，如圖 1 所示。

2） 在 File Name 字段輸入名稱 Single_amp。

3） 單擊 OK。

3. 檢查 Saber Sketch 工作面

1） 將光標置于某一圖符上并保持在那里。會顯示一個文字窗口來識別該圖符。在工作面底部的 Help 字段也可查看有關圖符的信息

2） 注意有一個名為 Single_amp 的 Schematic 窗口出現在工作面上。
