saber仿真
Associated Symbols： mrms
License Requirements： OPT_TEMPLATE_LIB
Part Category： Electrical Templates — Instruments
Related Topics： Introduction to Electrical Instrument Templates Also see other Instrument templates：
rms—Root mean square voltage
mpeak—Measurement—peak voltage
mave—Measurement—average voltage
Functional Description The mrms template monitors its input and provides the root mean square value to out as described in the following equation：
（out = （1/t （∫ vin dt）） ） 2 1/

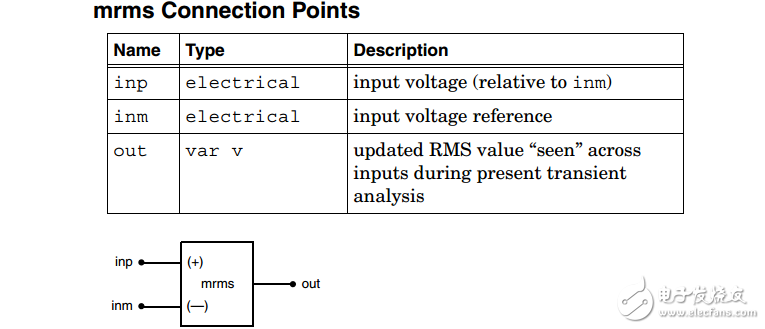

The output is a state connection point. This means that while the input signal on inp relative to inm is （vin = v（inp） - v（inm））， the signal on out is absolute. Refer to Section 3.2 of the MAST Reference Manual and the Usage Notes for more information on types of connection points.
