saber仿真

1. 如何開始 DT 分析

a. 打開 DT 分析對話框（Analyses》Operating Point》DC Transfer）

b. 設置 DT 分析面板的內容，Independence Source 和 Sweep range 一定要設置，否則，就會出現 lan_boy001 網友在留言中提到的那種錯誤“Required Fields not Complete！！”

c. 點擊 Apply 按鈕，執行 DT 分析。在默認情況下，成功的 DT 分析會創建一個與原理圖文件同名尾綴為.dt.ai_pl 的波形文件。

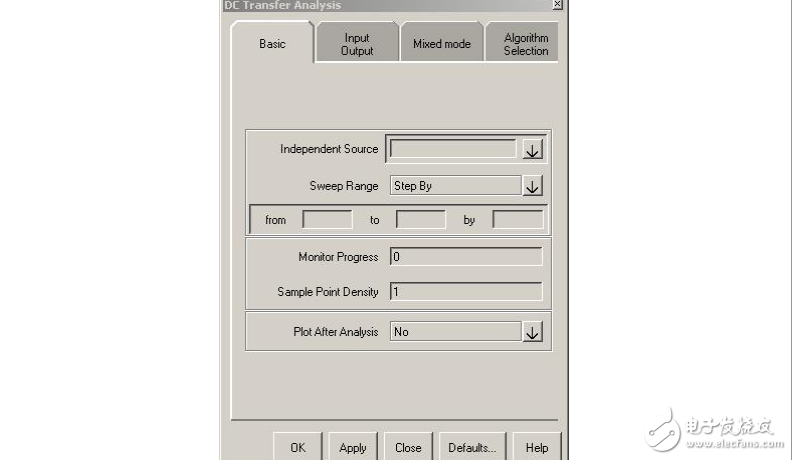

2. DT 分析的一些有用設置。 DC 分析的設置界面如下圖所示。

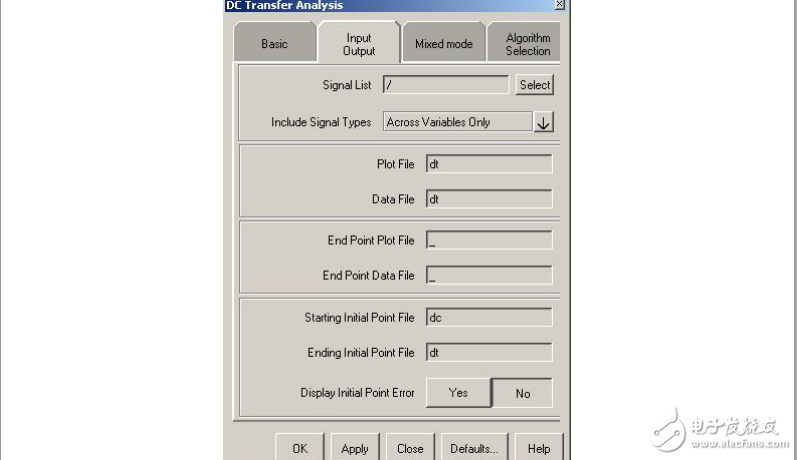

在設置界面中有兩個參數一定要進行設置。一個是 Independence Source，它用于制定 DT 分析所掃描的獨立源，其輸入可以是系統中的任何一個獨立激勵源，如電氣上的電壓源、電流源，后者電磁系統的磁通源和磁勢源等，但一定要是獨立源，受控源不能作為其輸入，可以通過點擊旁邊的箭頭選擇 Browse Design，通過彈出的對話框進行選擇并指定。另一個必須設置的參數是 Sweep Range，它用于制定所掃描變化獨立源的變化規則以及內容。系統默認的是變化規則是 step by 模式，即所謂的步進模式，即從一個起始值開始按照固定的步長進行變化，到結束值為止。選擇這種模式， 下面的 from 后面設置起始值，to 后面設置結束值，by 后面設置步長。下面在來看看 DT 分析和后面要介紹的其他幾種分析所共有的幾個設置參數。一個是上圖中的 Plot After Analysis， 改參數用于確定在分析接受一個是否自動在 Scope 中打開分析結果文件以及打開的方式，默認設置的 NO，不打開;可改選為 Yes 或者其它參數。在來看看 Input Output 標簽欄的幾個參數，Input Output 標簽欄如下圖所示：
