saber仿真

1. 如何開始 AC 分析

a. 打開 AC 分析對話框（Analyses》Frequency》Small Signal AC.。。）

b. 設置 AC 分析面板的內容，Start Frequency 和 End Frequency 一定要設置， 否則，就無法進行仿真了，另外，進行 AC 分析之前，一定要將原理圖中被當作 AC 激勵源的模型的 ac_mag 參數修改為非零，否則 AC 分析無法得到正確的結果;

c. 點擊 Apply 按鈕，執行 AC 分析。在默認情況下，成功的 AC 分析會創建一個與原理圖文件同名尾綴為.ac.ai_pl 的波形文件;

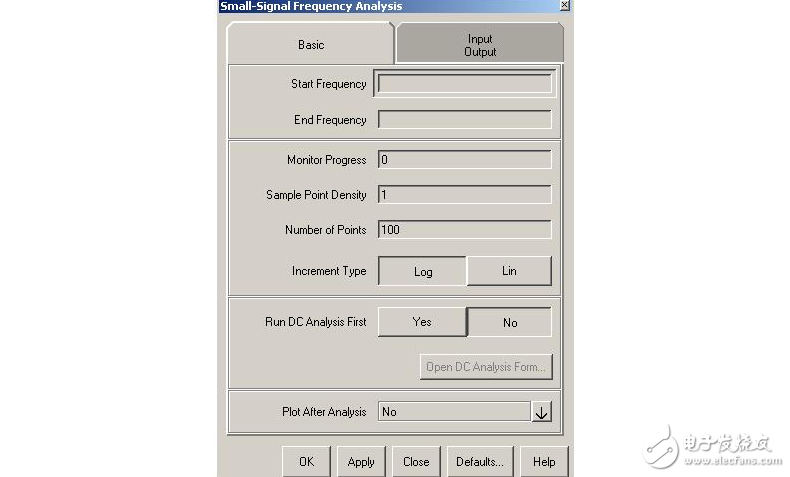

2. AC 分析的一些有用設置。 AC 分析的設置界面如下圖所示。

在設置界面中有兩個參數一定要進行設置。一個是 Start Frequency，它用于指定 AC 分析的起始頻率點，單位為 Hz，另一個是 End Frequency， 它用于指定 AC 分析的結束頻率點，單位和 Start Frequency 一致。一般情況下，要求 End Frequency 的值比 Start Frequency 的值大。設置完這兩個參數之后，可直接單擊 Apply 或者 OK 按鈕，執行 AC 分析。 Basic 標簽欄中還有另外兩個比較常用的參數。一個是 Increment Type，它用于指定從 Start Frequency 到 End Frequency 之間頻率變化的規則，log 表示按對數方式變化，lin代表線性變化，這個參數將會覺得AC分析結果文件的顯示方式，默認情況下使用 log 方式。 另一個參數是 Number of Points， 它用于控制 AC 分析的精度，其值越高，代表在 Start Frequncy 和 End Frequency之間插入的分析點越多，分析精度就越高。剩下的一些常用參數包括Plot After Analysis，Signal List 以及 Plot File、Data File 等，其定義可使用方式與前面介紹的 DT 分析一致，具體情況可參考有關 DT 分析的博客文章《SaberGuide 的使用（三）》。
