簡介

　　線性技術的PowerPath?電路的電壓范圍可以很容易地擴展只是幾個組件，從而允許他們滿足幾乎所有應用程序的需求。本應用筆記介紹電路的解決方案必須承受大的負電壓，反向適配器輸入，例如，電路必須承受大積極投入，如汽車負荷轉儲。

　　擴展電壓范圍

　　任何線性的PowerPath控制器電路可以獲益從擴展電壓范圍，即使那些已經具有寬工作電壓和絕對最大電壓范圍。例如，在ltc4412hv和ltc4414將每個承受電壓–14V至40V，可進一步擴展使用這里描述的技術。同樣，對–14V至28V的范圍可以ltc4412擴展。PowerPath的單片電壓范圍解決方案如ltc4411，范圍從–0.3v至6V，也可以擴展，但不遠。

　　有兩種不同的方法來延長電壓PowerPath電路的范圍。第一個地址負輸入電壓要求與加法肖特基二極管。這種變化保證了外部P溝道晶體管被關在關斷狀態輸入低于地面。第二種方法允許ICS操作兩以上指定電壓范圍地面以下。外部電路計數仍然緊湊，只需要三個附加部件。

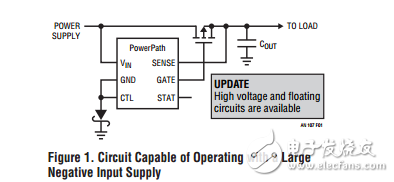

　　大負輸入電壓電路參考圖1的電路描述。地面PowerPath IC的控制引腳綁定在一肖特基二極管到系統接地。當電源電源低于接地，二極管反向偏置，阻斷接地的負供電路徑。最大電路的負電壓由最大允許之間的感測引腳和電壓差VIN引腳。在雙方的ltc4412hv和ltc4414案例，這種差異是40V，所以負電壓的限制是–40v。同樣，ltc4411是有限的–6V。這些值假設檢測引腳（負荷側）為0V。因為ltc4412hv和ltc4414能承受–14v沒有二極管存在，反向擊穿電壓肖特基二極管必須超過26v實現–40v在輸入能力（40V–14v = 26v）。
