功率轉換，測量和脈沖電路

　　結型場效應管的直流/直流轉換器供電300mv供應

　　JFET的自偏壓特性可以用來構建一個DC / DC轉換器供電小300mv。太陽能電池、熱電堆和單級燃料電池，所有的產出低于600mV，對于這樣的轉換器是典型的電源。

　　圖1、N溝道JFET的I-V曲線，表明漏源零偏壓下的導通（柵源耦合在一起）條件。這個屬性可以被利用來產生自啟動直流/直流轉換器，從0.3v具有運行輸入。

　　圖1.零伏，偏見的JFET的I-V曲線顯示10ma傳導在100mV，升起在500mv 40ma。特性允許直流/直流轉換器供電300mV的供應。

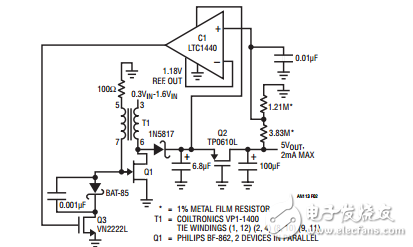

　　圖2顯示電路。Q1和T1構成振蕩器與T1的二次提供再生反饋Q1門。當電源應用，Q1的門是在零伏特和它的漏傳導電流通過T1的初級。T1的負相位反相二次響應在Q1的門，把它關掉。T1的初級電流停止，二次崩潰和振蕩開始。T1的主要的行動造成的正向“FL反激”事件在Q1的漏極，即整流和過濾。Q2的≈2v開啟潛在的分離負荷，幫助啟動。什么時候Q2打開，對5V輸出電路輸出頭，供電從Q2的源，通過比較強制執行輸出調節輸出的一部分，其內部電壓基準。C1的開關輸出控制Q1通過第三季度的時間，形成控制回路。

　　圖2?；谥绷?直流轉換器從300毫伏的JFET輸入。q1-t1振蕩器輸出整流和濾波。負荷是隔離直到Q2源達到≈2V，幫助啟動。比較器和Q3閉環振蕩器，控制Q1的時間，以穩定5V輸出。
