介紹

　　大多數電路設計者熟悉二極管動態特性，如電荷存儲，電壓依賴電容和反向恢復時間。不常用的承認和制造商指定的是二極管的正向開啟時間。此參數描述時間要求二極管打開和鉗位在其前進電壓降。歷史上，這個極短的時間，單位納秒，已經太小了，用戶和供應商基本上都忽略了它。這是很少討論和幾乎沒有特別版近日，開關穩壓器的時鐘速率和過渡時間變得更快，使二極管開啟時間關鍵問題。增加時鐘速率授權實現更小的磁性尺寸；減少過渡時期援助的整體效率卻有所主要需要盡量減少IC熱上升。在時鐘速度超出約1MHz，過渡時間的損失是主要的模具加熱源。

　　一個潛在的難點，由于二極管的導通時間，由此產生的瞬態“過沖”電壓跨越二極管，即使限制納秒，可以誘導過壓應力，導致開關穩壓器IC故障。因此，需要仔細測試，以確定給定的二極管對于一個特定的應用程序，以確?？煽啃浴＿@個測試，假設周圍組件和低損失布局中的應用，措施，引導超調只有電壓由于二極管的寄生效應。關聯組件選擇和布局將有助于增加過應力條件。

　　二極管開啟時間透視圖

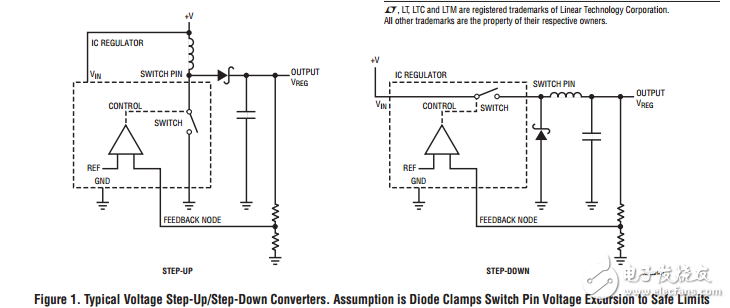

　　圖1顯示了典型的升壓和降壓電壓轉換器。在這兩種情況下，假設是二極管鉗位開關引腳電壓漂移到安全范圍。在升壓的情況下，這個限制是由開關引腳定義最大允許正向電壓。設置的下限由開關引腳最大允許反向電壓。
