伺服，DAC和數據采集放大器都需要良好的動態響應。特別是所需時間對于一個放大器，以解決最終值后輸入步驟尤為重要。本規范允許設置電路的時序裕度與數據的信心生產準確。沉降時間是總長度從輸入步進應用直到放大器保持在指定的錯誤帶周?chē)淖罱K值。

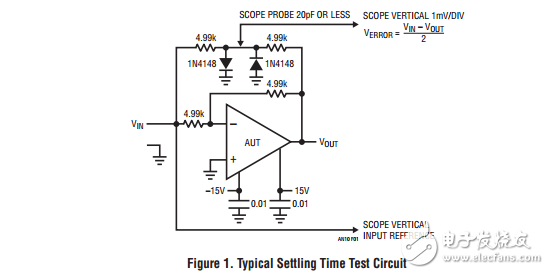

　　圖1顯示了測量放大器沉降的一種方法時間（參見參考文獻1，2，和3）。電路采用“假和節點”技術。電阻和放大器形成橋式網絡。假設理想電阻放大器輸出將步- VIN的輸入脈沖時應用。在回轉期間，示波器探頭是有界的由二極管，極限電壓漂移。當沉降發生時，示波器探頭電壓應為零。注電阻分壓器的衰減意味著探頭的輸出將是實際解決電壓的一半。

　　從理論上講，該電路允許沉降觀察到小振幅。在實踐中，它不能依賴于產生有用的測量。存在幾個缺陷。這個電路要求輸入脈沖有一個平頂內所需測量限。通常情況下，解決內為10mV或少一個10V步是興趣。沒有通用的脈沖發生器的目的是保持輸出幅度在這些限度內的噪音。發電機的輸出造成的出現在示波器探頭的像差將從放大器輸出運動沒有區別，生產不可靠的結果。示波器連接提出額外的問題。探頭電容上升，交流負載的電阻結將影響觀察解決的波形。所示的20pf探針減少問題但其10X衰減犧牲示波器增益。1x探測器不合適因?yàn)樗麄冞^(guò)輸入電容。一個活躍的1x FET探頭將工作，但另一個問題仍然存在。

　　在探針點的鉗位二極管的目的是減少擺動在放大器回轉，防止過多的示波器超速。不幸的是，示波器超速不同類型的恢復特性差異很大通常不指定。二極管的600mv滴表示示波器可能會出現不可接受的過載，將結果顯示出問題（討論示波器超速的考慮，看到一個箱形截面 ，“評估示波器過載響應”。
