電子設備的低功耗運行已成為越來越理想。醫學，遠程數據采集，電源監控等應用都不錯用于電池驅動，低功耗操作。微基于傳感器信號調理的模擬電路提出一類特殊的問題。雖然微ICS是可用的，這些設備的互連形成一個功能微電路需要照顧。（見箱形部分，“微功耗設計的一些準則和一個例子“和”寄生效應的測試設備關于微電路?！疤貏e是，之間的權衡信號電平和功耗變得痛苦時在10位到12位區域的性能是可取的。此外，許多傳感器和模擬信號產生天生小的輸出，使微功耗的要求復雜已經困難的情況。盡管問題，這種電路的設計是可能的結合高性能微功耗集成電路與適當?shù)碾娐芳夹g(shù)。
鉑熱電阻信號調節器

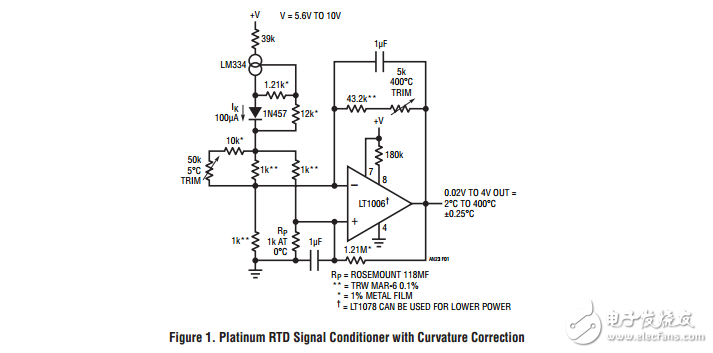

圖1顯示了一個簡單的信號調理電路鉑熱電阻。鉑傳感器的校正非線性響應包括。精度為0.25°C以上2°C到400°C范圍。傳感器的一側是接地，非常理想的噪聲考慮。對于一個2°C感測溫度，電流消耗為250，400°C溫度升高到335微米A。
