簡介
ACPR（相鄰信道功率比）、AltCPR（候補信道功率比）和噪聲是重要性能數字通信系統的度量例如，使用WCDMA（寬帶碼分多址）接入調制。ACPR和AltCPR都是光譜再生措施。WCDMA中的功率載體采用5MHz帶寬測量的測量；見圖1。在泄漏的情況下，總功率在3.84mhz帶寬為5MHz（載波距最外載波的中心距為測量和比較載波功率。結果表現在DBC。對于AltCPR來說，程序是同樣的，除了我們中心的測量10mhz帶走從最外層載體的中心。

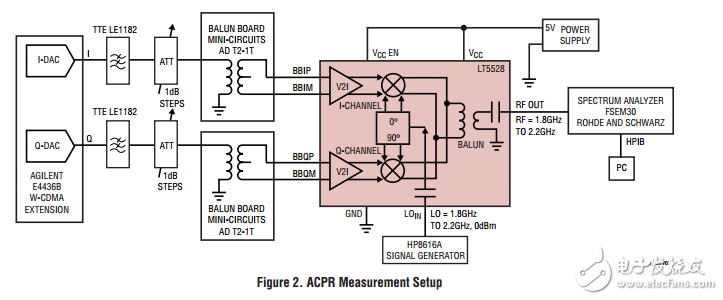

測量ACPR和altcpr，指測試設置如圖2所示。DUT（被測設備）是lt5528，這是一種高線性度直接I/Q調制器。它接受WCDMA調制的基帶輸入，和在射頻輸出端產生WCDMA調制信號。請注意，一個自由運行的射頻發生器提供了LO信號。這種類型的發電機被使用，因為它的優越的噪聲性能。這是至關重要的，作為一個嘈雜的LO信號可能損壞調制器輸出，因此ACPR測量。對于發電機顯示，必須關閉自動電平控制以避免降低其寬帶噪聲地板。此外，經營頻率可以稍微漂移，所以手動頻率校正可能需要。
頻譜分析儀必須具有寬的動態范圍。
這意味著一個高輸入第三階攔截點，和一個低噪聲地板。圖2所示的分析器符合這些要求。
一般來說，基帶源將不理想。它產生光譜再生和噪音可能沼澤DUT的性能。低通濾波器顯示在基帶發生器輸出減少這些障礙到可容忍的程度。為此目的建議的過濾器列在下面：
●ACPR測量通道
過濾部分le1182 2.5m-50-720b，從TTE的工程
在2.6mhz 》抑制20dB
在3.08mhz》 80db排斥
●ACPR測量通道
過濾部分le1182 5m-50-720b，TTE工程類
在5.2mhz》抑制20dB
在8.08mhz 》80db排斥
●ACPR測量通道
過濾部分le1182 10m-50-720b，從
TTE的工程
在10.4mhz 》抑制20dB
在13.08mhz 》 80db排斥
