限制電力峰值才能保證照明穩定

　　LED 照明的設計人員已經很快熟悉了各類適用的安全標準，如針對美國通用 LED 燈的 IEC 62560、針對 LED 陣列和模塊的 IEC 62031 以及針對驅動器和電源的 IEC 61347。 異常危險包括可能由如附近雷擊之類事件引起的輸入電力線路上的高能浪涌。 IEC 61000-4-5 描述了使用標準 8 x 20 μs 波形的浪涌測試，并為歐洲戶外照明應用規定了高達 10 kV/5 kA 的電平。

　　直插式保險絲、金屬氧化物變阻器 （MOV） 和并聯式瞬態電壓抑制 （TVS） 二極管等器件可在電源和驅動器電路中使用。 像 Littelfuse 這樣的廠商已經就如何選擇和定位設備以便吸收并轉移存在潛在瞬態損害的能量提供了全面的指導。

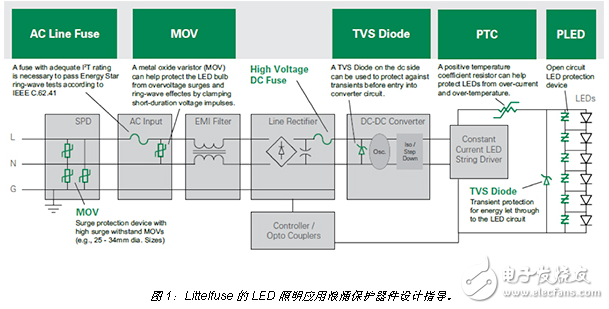

　　圖 1 概述了在通用 LED 照明解決方案中所使用的浪涌保護器件。 如圖所示，三個 MOV 分別放置在相線與中性線、中性線與接地線以及相線與接地線之間，實現了較高的浪涌承受能力，例如 Littelfuse V300SM7。 MOV 的跨壓過大時會使器件形成導電通路，從而轉移浪涌能量。 TVS 二極管可以是像 Littelfuse P6KE300 這樣的器件，能通過耗散瞬態能量來保護電路元器件。 所選器件必須能承受施加的瞬態電壓所造成的最大脈沖電流。
