相對較低容量電池的充電、或后備和“保持運作型” 電池的維護充電而言，線性拓?fù)潆姵爻潆娖饕蚱渚o湊的占板面積、簡單和可負擔能力而受到重視。即使如此，能接受 10V 或更高輸入電壓的線性充電器卻十分缺乏，因而導致無法滿足許多工業和汽車系統的要求。
有些開關模式解決方案能接受高輸入電壓，而開關拓?fù)淇商峁?a href='http://m.sdkjxy.cn/tags/電流/' target='_blank' class='arckwlink_none'>電流和效率方面的優勢，但是它們在復雜性和解決方案占板面積上卻付出了重大的代價。最后的結果是，對于“保持運作型”系統或后備電池充電器中必需的低電流來說，開關模式解決方案往往就是 “殺雞用牛刀”了。此外，適合高達 60V 之汽車和工業應用的解決方案實在少之又少。

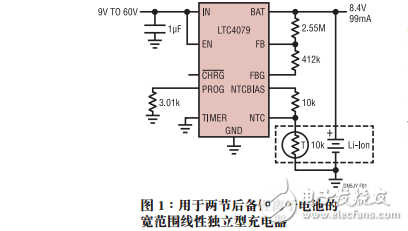

LTC?4079 是一款寬輸入范圍獨立型充電器，其可由任何2.7V至高達60V的DC電源來供電，因而能夠直接采用 12V 和 24V DC 系統電源軌或甚至 48V 工業電源實施恒定電流 / 恒定電壓 （CC/CV） 充電。其簡單與堅固性的組合使之能夠輕而易舉地滿足在這些環境中 “持續運作型”系統或后備電池解決方案的充電需求。圖1為簡單鋰離子電池充電器的實例。
