引言

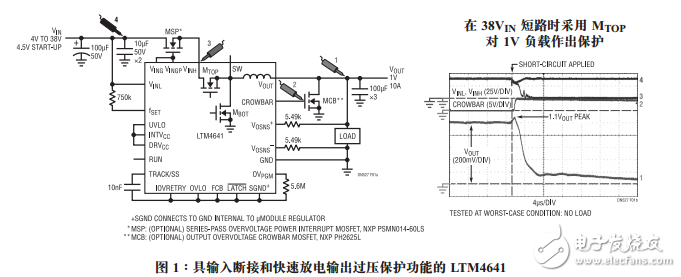

總線電壓浪涌不僅對DC/DC轉換器構成危險，也對負載帶來威脅。傳統的過壓保護方案采用熔絲，其動作速度和可靠性均未必足以保護諸如 FPGA、ASIC 和微處理器等負載。一種較好的解決方案是可準確和快速地檢測過壓情況，隨后通過迅速斷接輸入電源并利用一條低阻抗通路釋放負載上的過電壓來做出響應。借助 LTM?4641中的保護功能就可做到這一點。
電源和保護
LTM4641 是一款 4.5V 至 38V 輸入、0.6V 至 6V 輸出、10A 降壓型 μModule? 穩壓器，其具有高級輸入和負載保護選項，包括：
（A） 輸入保護
? 具閉鎖門限的欠壓閉鎖、過壓停機
? 能利用少量外部元件構成浪涌抑制器
（B） 負載保護
? 穩健、可復位的閉鎖過壓保護
? N溝道過壓放電功率MOSFET驅動器此外，針對下列故障的跳變檢測門限是可定制的：輸入欠壓、過熱、輸入過壓和輸出過壓。特定的故障情況發生時可設定為閉鎖或遲滯重啟響應 —— 或者停用。
