引言

　　相比于傳統的穩壓器，具備新型穩壓器架構的 LTC?3600 （這架構最初在 LT?3080 線性穩壓器推出） 擁有較寬的輸出范圍和更好的調節性能。采用一個高精度 50μA 電流源和一個電壓跟隨器，可從 “0V” 到接近 VIN 的范圍內調節輸出。通常，最低的輸出電壓被限制在基準電壓。然而，這款新型穩壓器則具有一個與輸出電壓無關的恒定環路增益，可在任何輸出條件下實現卓越的調節性能，并允許將多個穩壓器并聯起來以提供較大的輸出電流。

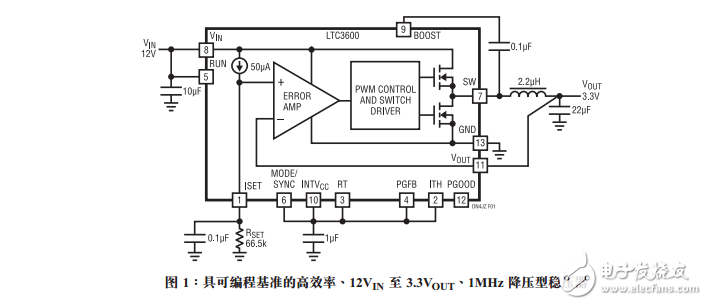

　　工作原理 LTC3600 是一款電流模式單片降壓型穩壓器，具有卓越的電壓和負載瞬態響應性能?？衫靡粋€電阻器設定 200kHz 至 4MHz 的工作頻率或同步至一個外部時鐘。LTC3600 可在內部產生一個準確的 50μA 電流源，因而允許使用單個外部電阻器將基準電壓設置在 0V至比VIN低0.5V的范圍。如圖1所示，輸出以單位增益的形式直接回饋至誤差放大器。輸出等于在 ISET 引腳上的基準電壓。可以把一個電容器與 RSET 相并聯，以提供軟起動功能或在施加至 ISET 引腳的外部電壓被輸出跟蹤時用于改善噪聲。

　　內部環路補償可在大多數應用中實現輸出電壓的穩定，不過設計可以采用外部 RC 組件進行定制。另外，該器件還具有一個電源良好輸出、可調軟起動或電壓跟蹤功能、以及可選的連續 / 不連續模式操作。這些特點與停機模式中不到 1μA 的電源電流、VIN 過壓保護和輸出過流保護功能相組合，使得這款穩壓器成為眾多電源應用的合適之選。
