      最小化開關模式電源產生的噪聲

      2017-05-11 | rar | 0.20 MB | 次下載 | 免費

      資料介紹

      最小化開關模式電源產生的噪聲
      ?
      　　從數據中心的服務器到電信設備和工業系統，開關模式電源（SMPS）在廣泛的應用中使用，因?yàn)楹锰?，如高效率，功率密度，更快的瞬態響應成本低。然而，雖然提供了許多優點，開關電源，如開關降壓和升壓直流/直流轉換器和負載點（穩壓器）的電源供應器是眾所周知的產生噪聲。這種噪聲是不可取的，在許多應用中尋求保持?jǐn)?shù)據完整性和高性能。此外，為了通過更嚴格的新的監管標準，電源所產生的電磁干擾必須比以往任何時候都要低。
      ?
      　　在現實中，有許多不同類型的噪聲所產生的開關頻率，這些電源。在十二月的2015篇題為“減少噪音的開關穩壓器”［ 1 ］模擬裝置的電力業務技術經理Frederik Dostal表示她們從開關頻率的開關噪聲產生的高頻噪聲的開關轉換開關轉換后產生的，鈴聲，和拍頻的在一個系統中運行多個開關穩壓器引起。
      ?
      　　在這里，我們將研究這些不同類型的開關穩壓器和DC / DC轉換器產生的噪聲，并討論解決方案，包括濾波技術，以減少和減少這種開關電源開關噪聲。
      ?
      　　最小化開關模式電源產生的噪聲
      ?
      　　SMPS noise
      ?

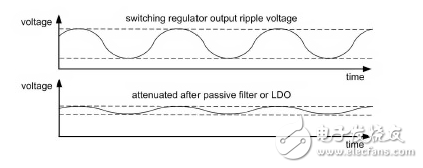

      　　According to Dostal， the dominant noise type is the switching noise generated by the switching frequency of the supply. Typically， he says， the frequency band for this noise is between 500 kHz and 3 MHz for non-isolated DC/DC converters. However， because it is dependent on the switching frequency， it can be easily controlled and filtered out using a low-pass filter. The switching noise results in output ripple voltage， which is shown in Figure 1. It can be easily filtered out using a passive LC low-pass filter or an active low-pass filter.
      ?
