非隔離總線轉換器降低成本，提高性能，靈活性
?
傳統上，在分布式體系結構中，總線轉換器提供了一個孤立的中間總線電壓，以電源系統上的各種負載點（穩壓器）的董事會。這種架構是常見的，在許多應用中，包括ATE，服務器，電信系統和工業控制。雖然有許多優點，使用隔離總線轉換器，也有一些缺點。除了增加轉換器的成本外，用于隔離的大功率變壓器也降低了轉換器的效率和功率密度。更重要的是，多個低功率轉換器通常并聯，以實現所需的高功率，從而導致更高的成本，更低的效率和功率密度，以及降低系統的可靠性。
?
然而，有許多這樣的應用是不需要或必要的電偶隔離。汽車是其中之一，特別是汽車制造商采用48伏電池，以保持足夠的能量。這48 V進一步轉換為12 VDC電源幾個汽車系統的汽車。按照Vicor的白皮書［ 1 ］“重新架構48 V電源系統的一種新的非隔離總線轉換器，“有沒有需要在這個應用程序隔離。
?
?
Another application where non-isolated bus converters will work is telecommunications. With the legacy -48 V systems now being replaced with +48 V bus voltage， there is no need for isolation between the battery and the electronic functions in this application， says Vicor‘s director of system engineering Maurizio Salato， who is the author of the white paper.
?

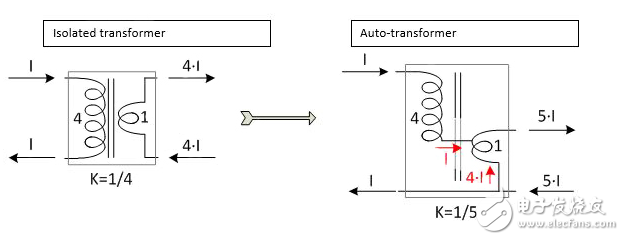

In short， in many of these applications the system source voltage is well isolated. As a result， another layer of isolation becomes unnecessary. Replacing the intermediate bus converters with non-isolated bidirectional DC/DC bus converters can simultaneously improve efficiency and density at low cost with bi-directional startup and control.
?
