引言

　　鋰離子電池和鋰聚合物電池因其較高的能量密度（在給定的外形尺寸和重量約束條件下，它們可提供高于其他市售化學電池的容量） 而被便攜式消費產品所廣泛采用。由于許多便攜式設備都需要經常連接 PC （以傳輸數據），因此USB電池充電也正在變成一件很普通的事情。

　　隨著便攜式產品的日益復雜化，人們對于較高容量電池的需求有所增加，對更加先進的電池充電器需要也隨之而生。較大的電池需要提高充電電流或延長充電時間來達到其滿容量狀態。大多數消費者都期待縮短充電時間，因此增加充電電流似乎就成了顯而易見的優選方案，但增加充電電流會帶來兩個嚴重的問題。首先，當采用線性充電器時，電流的增大將產生額外的功耗 （即：熱量）。其次，根據主控制器協商的模式，充電器必須把吸收自 5V USB 總線的電流限制為 100mA （500mW）或500mA （2.5W）。

　　PowerPath? 控制器可向繫統負載提供更多的功率

　　從一個USB端口吸取功率的常用方法有兩種。第一種方法采用一個正好位于 USB 端口和電池之間的電流受限型電池充電器。這被稱為“電池饋電繫統”，因為繫統負載由電池直接供電。由于 VBAT 是唯一可供繫統負載使用的電壓，因此可用功率由IUSB ? VBAT給出。當電池電壓很低時，幾乎一半的可用功率將會在線性電池充電器元件的內部損失掉。在低電池電壓保護模式中，能夠使用的功率隻占可用功率的5%。

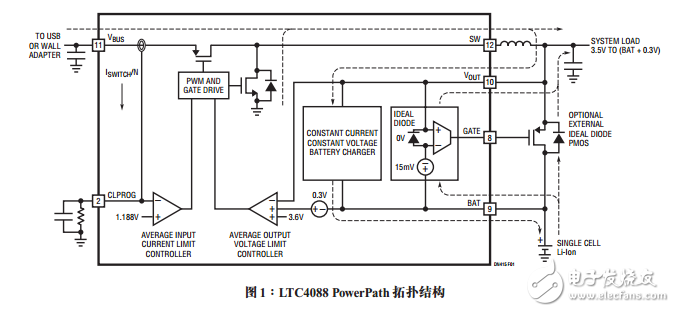

　　第二種方法在 USB 端口和電池之間產生一個中間電壓。該中間電壓總線拓撲結構被稱為 PowerPath 繫統。在 PowerPath 集成電器中，一個電流受限型開關被布設于USB端口和該中間電壓之間。于是，中間電壓 VOUT 將負責為線性電池充電器和整個便攜式產品供電。通過采用中間電壓總線拓撲結構，可實現電池與繫統負載之間的去耦，而且可以尋找合適的時機執行充電操作。在采用 PowerPath 繫統的充電過程中，隻要未超過輸入電流限值，則取自USB端口的全部2.5W 功率都可以提供給繫統負載。在該場合中，VOUT 正好低于輸入電壓 （例如：5V）。然而，由于電池電壓遠遠低于 5V 輸入，因此仍然有大量的功率被線性電池充電器元件消耗掉了。
