微功率運算放大器可在低至1.8V 的總電源工作，并在整個溫度範圍內得到保證

　　引言

　　微功率運算放大器延長了電池供電型繫統的運行時間，并降低了其他能量受限型繫統的能耗。然而，電池的電壓會隨著其電量的消耗而發生變化。為了最大限度地延長繫統的運行時間，運算放大器應在一個足夠?qū)挼?a target='_blank' class='arckwlink_none'>電源範圍內運作，以充分利用完整的電池電壓範圍 （從完全充滿到完全耗盡）。新型 LT?6000 繫列 1μA 和 13μA 運算放大器可在高達 16V 到低至 1.8V 的電源電壓範圍內正常工作，并且在整個溫度範圍內得到保證。

　　NiMH 電池和堿性電池

　　NiMH電池具有1.2V的標稱電壓，但當該電壓隨著電池電量的消耗而降至 0.9V 以下時，將會出現迅速下降。LT6000 繫列運算放大器直接采用兩節串聯 NiMH 電池作為工作電源，充分利用了其完整的充放電周期。同樣，堿性電池具有 1.5V 的標稱電壓，但能夠在電池電壓因電量消耗而降至幾百毫伏的條件下輸送能量。因此，LT6000可在采用兩節串聯堿性電池的情況下良好地運作，而且也能夠在直接采用9V堿性電池 （6 節串聯） 作為工作電源，工作電壓範圍為滿充電到電量極度消耗狀態（對于1.8V的總電源電壓，平均電池電壓為300mV）。誠然，其他的低電壓運算放大器也可在該電池電壓範圍的耗盡端運作，不過在這些運算放大器中，同時還能夠容許使用一個9V電源的就寥寥無幾了。

　　電源友好性

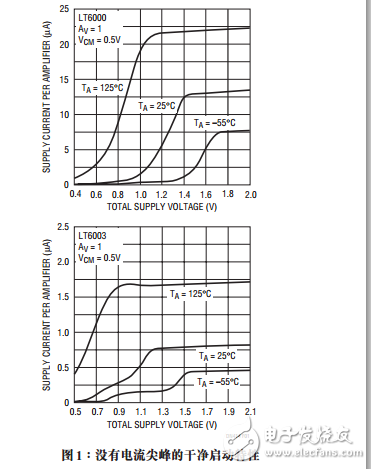

　　某些微功率運算放大器具有惱人的特性，例如：在啟動或當輸出電壓達到某個電源軌時會吸收過大的電流（通常被稱為“胡羅卜”）。由于這些形似“胡羅卜”的電流尖峰將加快電池的放電，因而使得微功率操作的目的化為泡影。更加糟糕的是，在采用一個電流受限電源的場合，它們有可能共同作用而阻止電源的上電操作，從而實際上造成了繫統的急劇放電。圖 1 示出了不同溫度條件下 LT6000 和 LT6003 電源電流與施加的電源電壓的關繫曲線。LT6000 繫列消除了狀如“胡羅卜”的電流尖峰，或者至少將它們削減到了“根部”。
