纖巧的通用型LED驅動器能夠利用極少的外部控制來完成 9個單獨LED的灰度等級調節、閃爍和接通操作。

　　引言

　　LED是蜂窩電話、MP3播放器和電信繫統中診斷指示燈的常用照明器件。它們擁有眾多的用途，從實用的背面照明到引人注目的美學效果（例如：緩慢跳動的多色指示燈） 等等。由於設備設計師總是力爭使其在市面上別具一格，因而導致了照明效果的種類和復雜性增加。給人的感覺似乎是每種新的照明效果都需要大量的附加硬件和/或復雜的軟件，真是這樣嗎？ 實際上並非如此，有一種利用單顆驅動器 IC 來給多個 LED 增添這些照明效果的方法。

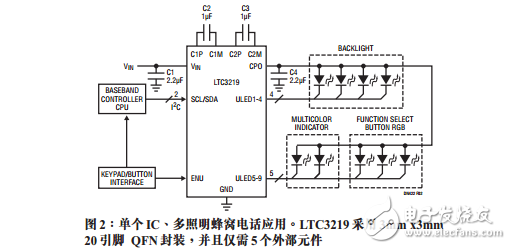

　　LTC?3219是一個9輸出通用型LED （ULED） 驅動器，可通過設置來對 9 個獨立的 LED 進行灰度等級調節、閃爍或接通操作（采用內部邏輯器件和電路來驅動9個由 6 位 DAC 控制的 LED 電流源）。由於灰度等級調節和閃爍功能是在內部控制，因此可在不增設 IC 的情況下實現所需的照明效果，增設 IC 會大量占用 I2C 總線或者需要用復雜的程式來填滿寶貴的存儲空間?？蓪θ魏?mA至28mA輸出上的任何功能進行配置，以通過外部使能（ENU）引腳或I2C接口來啟動。

　　LTC3219工作於2.9V至5.5V輸入。充電泵提供了高達 250mA的輸出電流，而且，為了優化效率，它還可根據輸出電流要求自動地把充電泵模式切換至1x、1.5x 或2x。也可以強制執行這些模式中的任何一種。

　　閃爍和灰度等級調節模式

　　每個輸出都可以被設定為以一個 156ms 或 625ms 的接通時間和一個1.25s或2.5s周期進行閃爍。閃爍模式可以通過 I2C 接口或采用 ENU 引腳來啟動和終止。一旦啟動了閃爍模式，LED 將連續閃爍，而不會受到來自 I2C 接口或 ENU 引腳的任何影響。這使得能夠把控制接口器件關斷並節省電池功率，直到需要時為止。
