改善開關穩壓器頻率響應的補償器網絡設計

　　一個直流到直流開關電壓轉換器（或“開關穩壓器”）控制回路，其特征在于它的頻率響應。頻率響應影響開關穩壓器的瞬態變化，精度和穩定性的反應時間，反過來又如何保持在輸入電壓，負載和占空比變化的設定電壓輸出。

　　通過增加補償網絡，工程師可以改善開關調節器的頻率響應。我們的目標是調整的頻率響應，使開關穩壓器的交叉頻率定位最佳（提供高帶寬），但該單位有足夠的相位和增益裕度良好的動態響應，線路和負載調節，和穩定性。如果工作做得好，最終的結果是一個開關穩壓器的穩定性，在較寬的頻率范圍內卻沒有補償，動態響應較差。

　　本文介紹了開關穩壓器的補償網絡的基本知識，并解釋了如何類型的網絡影響電源的頻率響應和最終性能。

　　Countering instability

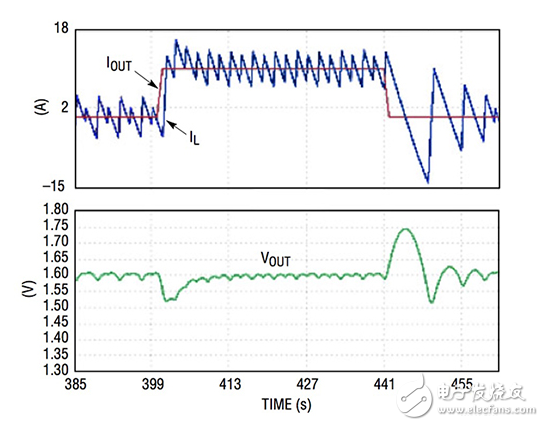

　　All too frequently a design engineer can find his or her initial circuit layout for a switching regulator proves unstable. Instability can cause noise from the magnetic components or ceramic capacitors， jittering in the switching waveforms， oscillation of output voltage， overheating of power Field Effect Transistors （FETs） and other undesirable side effects. Figure 1 shows typical output waveforms from an unstable step-down （“buck”） switching regulator.
