具有集成電感的直流-直流電壓轉換器的優點和缺點。

　　這是DC直流電壓轉換器的普及（“開關電源”）––由于效率高在寬的輸入和輸出電壓范圍––，芯片制造商也集中了很多研究美元擠壓設備的基本組成模塊。這些模塊通常包括脈沖寬度調制（PWM）控制器和開關元件在一個單一的，緊湊的封裝，減輕了設計工作的工程師。

　　然而，直到最近，它已被證明很難包括封裝內的能量存儲器件（電感器）。這決定了工程師必須指定，源和設計的電感器作為一個外圍組件，增加復雜性和消費板空間。現在，新一代高頻開關穩壓器已啟用使用更小的電感器，使器件被安置在內部元件供應商的包。

　　本文簡要介紹了開關穩壓器設計中的電感器的作用，然后再移動描述的技術優點和權衡選擇一個集成電感的電源模塊。

　　Anatomy of a switching regulator

　　Switching regulators use a switching element （typically one or two metal-oxide semiconductor field-effect transistors （MOSFETs）） and an energy-storage device （an inductor） to efficiently regulate an input voltage to a lower （“buck”） or higher （“boost”） output voltage.

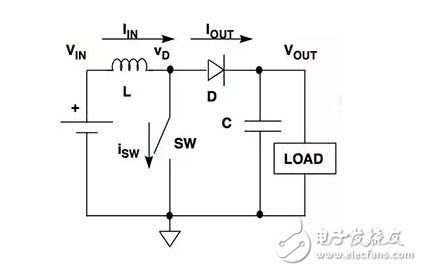

　　The inductor performs a fundamental role in the switching regulator. In a buck regulator， when the transistor is powered， the magnetic field in the inductor builds up， storing energy. The voltage drop across the inductor （which is proportional to the duty cycle of the transistor） opposes （or “bucks”） part of the input voltage. When the transistor switches off， the inductor opposes the change by flipping its electromotive force （EMF） and supplies current to the load itself via the diode.
