氮化鎵場效應晶體管的柵極驅動集成電路的選擇

　　隨著寬帶的可用性（WBG）設備，很多電源設計人員已經開始研究基于氮化鎵上硅場效應管的優點（GaN-on-Si）為各種新的設計和新應用。與他們的客戶保持一致，一些供應商已經出現，以滿足這種需求。然而，在開始這條道路之前，重要的是要了解硅和GaN晶體管之間的關鍵差異，因?yàn)樗鼈兊尿?qū)動要求將是不同的。

　　與硅MOSFET，氮化鎵基場效應晶體管（GaN）運行的速度快得多在較低的柵極閾值電壓。此外，對于GaN FET的內部柵極電阻更低，體二極管的反向恢復特性遠優于（GRR是零）。有一些輸出電容，但它明顯低于硅。1現實中，GaN晶體管提供了一個很低的數字的優點（FOM）由于較低的電阻（RDS（on））和柵極電荷QG同行相比，硅。更重要的是，GaN晶體管不遭受像MOSFET的強負溫度系數。因此，對于GaN FET的驅動要求，是否正?；蜿P(guān)閉，將完全不同與硅MOSFET。

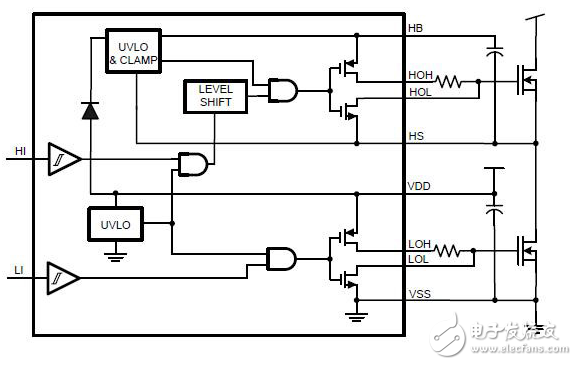

　　As a result， to extract full advantage from these new high-performance transistors， designers must understand how to first drive them efficiently so that both the conduction and switching losses of the GaN FETs are minimized. Besides implementing optimal gate drive， PCB layouts and thermal design considerations are also equally important for these WBG devices to realize the best system performance and reliability.
