可配置4合1調節權力FPGA，ASIC和微處理器

　　不管最終使用的是電信設備，數據中心的服務器，或其他應用程序，系統板今天都帶著FPGAs，專用集成電路，微處理器，內存，和其他部件，使它能夠處理大量的任務。在分布式體系結構中，這些設備通常是由一個專用的和有效的負載點（穩壓器）或降壓DC / DC轉換器驅動。其結果是，它是常見的看到幾個監管機構分布在這樣的董事會。鞏固這些政客封裝成一個單一的、線性的技術已經發布了一個降壓μ模塊穩壓器，可以配置為調節四個獨立可調的輸出只使用很少的外部無源元件。

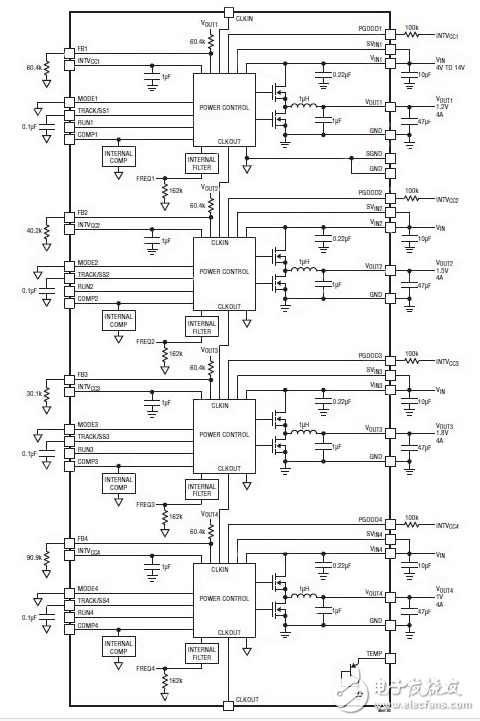

　　有房的電源開關，DC /直流控制器，電感，和補償元件單個的BGA封裝內，線性的ltm4644調節器可以根據提供的單，雙，三或四輸出，使用少量的外部無源元件。有四個獨立的穩壓器內部的BGA，每個能夠提供高達4的連續輸出電流使用很少的外部輸入和輸出電容和電阻。每個獨立的穩壓器提供精確調節輸出電壓，可編程從0.6到5.5 VDC通過一個單一的外部電阻超過4至14 VDC輸入電壓范圍（圖1）。隨著外部偏置電壓，這個模塊可以從低至2.375 VDC的輸入電壓操作。

　　Because each regulator of the μModule employs current-mode control with internal feedback loop compensation， the regulators can be paralleled with accurate current sharing. Consequently， the four regulators form an array with 4 A per output. As illustrated in Table 1， the array can be configured to deliver a single output voltage， dual outputs， triple outputs， or quad outputs. Since four regulators are paralleled in a single output configuration， it is capable of delivering 16 A of output current with a voltage range of 0.6 to 5.5 VDC. Likewise， in dual-output configuration， three regulators can be paralleled to deliver 12 A from one output， 4 A from the other one， or two can be paralleled for each output to deliver 8 A per output. In triple-output configuration， two units are paralleled to provide 8 A from one output and 4 A each from the two other outputs. Output overvoltage and overcurrent fault protection are included in these regulators.
