發視頻可以實現高升壓比的 DC/DC 轉換器拓?fù)浣Y(jié)構和技術
2017-06-08 |
rar |
0.21 MB |
次下載 |
免費
資料介紹
可以實現高升壓比的 DC/DC 轉換器拓?fù)浣Y(jié)構和技術
無論是用于偏置光接收器中的雪崩光電二極管 （APD），驅動閃光相機中的閃光燈，還是為高電壓電容器充電，對高電壓源的需求在日益增長。 因此，在輸入電源電壓低的電池供電裝置中，需要通過 DC/DC 轉換器產生數倍于輸入的電壓。 為滿足這一要求，Analog Devices、Linear Technology、Maxim Integrated 和 Micrel 等供應商紛紛推出輸出電壓達 70 V 及 70 V 以上的升壓轉換器。
本文將考察此類解決方案并討論每種解決方案采用的拓?fù)浣Y(jié)構和技術。為了利用很低的 DC 輸入產生高 DC 電壓，這些拓?fù)浣Y(jié)構和技術按照 10:1 或更高的升壓比提升輸出電壓。
高升壓比

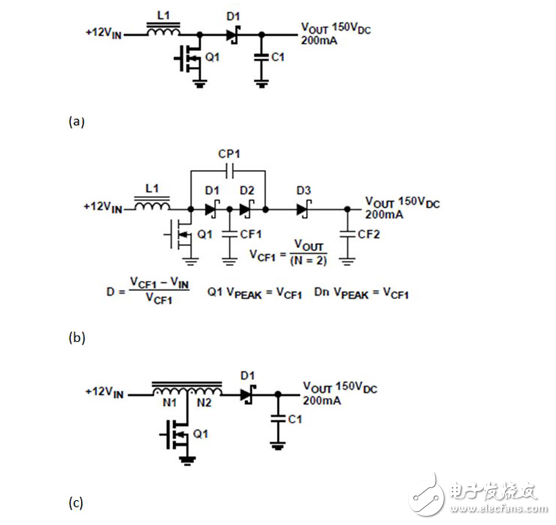

根據 Analog Devices 的應用說明 AN-1126 1，可利用多種 DC/DC 轉換器拓?fù)浣Y(jié)構獲得相對較高的升壓比 （》10:1）。 其中包括簡單升壓、充電泵倍增式升壓和抽頭式電感器升壓，如圖 1 所示。 雖然每種技術都優點眾多，但以大升壓比實現高功率時其不足也非常明顯。
