史密斯圖表：一個古老的圖形工具在射頻設計中仍然至關重要。

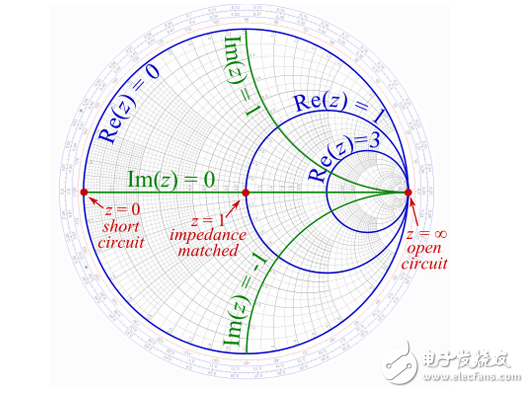

　　史米斯圖表對于任何處理射頻頻率的有線和無線設計中的阻抗問題的人來說都是一個很有價值的工具。那是在上世紀30年代由貝爾實驗室的Phillip Hagar Smith，誰在如何展示和評估多個復雜的阻抗參數（范圍可以從零到無窮大）在二維有界圖。它的首次公開發表在1939期電子雜志上。（請注意，“史米斯圖”是NJ新普羅維登斯模擬儀器公司的注冊商標。）

　　雖然史米斯圖是RF工具包中最古老的工具之一，但它絕不是過時的，在工程實踐方面仍廣泛使用。而它的紙和鉛筆的版本，當然，比過去不常見，很多數據分析和史密斯窗體應用程序數據建模。測試設備也是如此，它也廣泛應用于射頻/微波網絡分析儀。（注意，史米斯圖可以用圖的多端口散射參數（S參數S11，S12，S22，S21），用于表征使用矢量網絡分析設備的標準工具，但那是另一個更復雜的故事。）

　　In RF circuits， matching the impedance between a source and load is critical to achieve effective power transfer with minimal loss， and avoid standing waves and reflections on transmission lines arising from the signal energy impinging on any impedance discontinuity. This is no longer just an “RF designer” issue， as the increase in clock speed of today‘s digital circuits， many are in the gigahertz range， means that the “pure” digital signals are actually in the RF domain. Therefore， analog real-world considerations， such as impedance and line/load matching， come into the picture. The Smith chart is used to assess the signal path from PC board contact pad to the lead or pad of a device such as an IC， transistor， or passive component， and internal circuitry of the device.
