在能量收集應用中使用可接受的功率電平

　　利用能源收集，環境能源可以代表設計中的不確定電源。在這些設計中，使用“電源良好信號尤為重要，實現關鍵電路如單片機和存儲器只有權力可以在可接受的水平。工程師可以解決這個問題，通過借鑒各種半導體制造商包括模擬設備，仙童半導體公司，線性技術，可用的解決方案，德克薩斯文書，其中。

　　能量收集的設計，需要依靠環境能源驅動相應不僅需要小心注意個人設備的功耗和整體功率預算權力的細流，而且還能夠檢測到功率達到最低水平的電路操作要求。對于許多能量收集應用來說，正確的電路操作只需要確認系統的功率達到了要求的水平。對于相關聯的集成電路，這種識別的形式是“電源良好”信號，當電壓水平達到工程師設定的閾值時，該信號仍保持正常。

　　對于更復雜的設計，工程師可以利用專用PMIC的先進的電源管理功能或?qū)ｉT的能量收集裝置。然而，對于旨在減少設備計數和系統復雜性的設計，工程師們也會發現這種功能內置于能源采集設計的核心組件中。

　　Low-dropout （LDO） regulators such as the Texas Instruments TPS797xx family， Fairchild Semiconductor FAN2558， Micrel MIC5248 andMIC5258， and Analog Devices ADP2140， among others， provide a specific “power good” output signal as an open-drain output. Typically used in MCU-based low-power applications， the power good signal provided with this class of device can often be used directly or with just a simple pull-up resistor. It can directly serve as a power-on reset signal for MCUs or low power signal for more general applications.

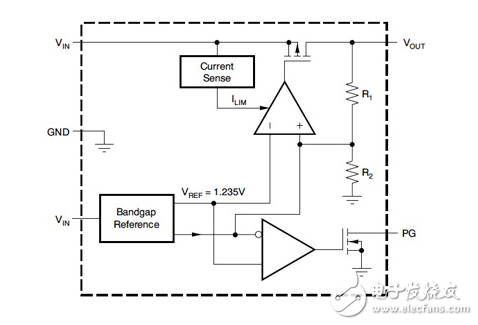

　　As with other devices in this class， an on-chip comparator in TI TPS797xx devices compares VOUT against an on-chip reference signal （Fig. 1）。 When VOUT exceeds about 90% of the regulated voltage in TI TPS797xx devices， the power good signal remains asserted until VOUT falls below about 90%.
