描述

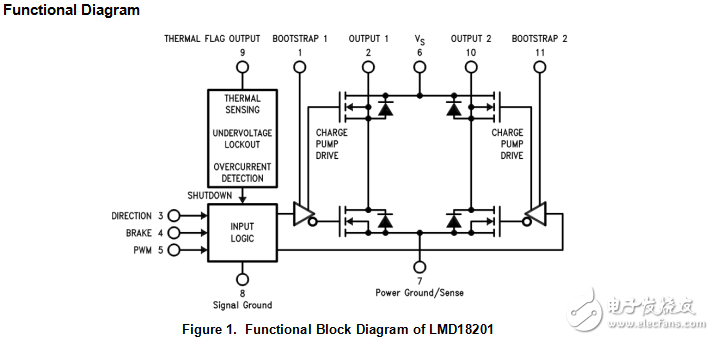

lmd18201 3A的H橋設計的運動控制中的應用。該裝置采用多工藝結合雙極和CMOS控制電路和DMOS功率器件在同一整體結構的建立。H橋結構是驅動直流和步進電機的理想配置。lmd18201容納的峰值輸出電流高達6A。感應電流可以通過接地線串聯小電阻功率達到。電流檢測無干擾電流路徑的負載，LMD18200推薦。
特征
?提供多達3A連續輸出
?工作在電源電壓高達55v
?Low RDS（上）通常為0.33Ω每開關3
?TTL和CMOS兼容輸入
?沒有“射穿”電流
?在145°C輸出熱警告標志
?熱關機（輸出關閉）在170°C
?內部鉗位二極管
短路負載保護
?具有外部引導能力的內部電荷泵
