描述

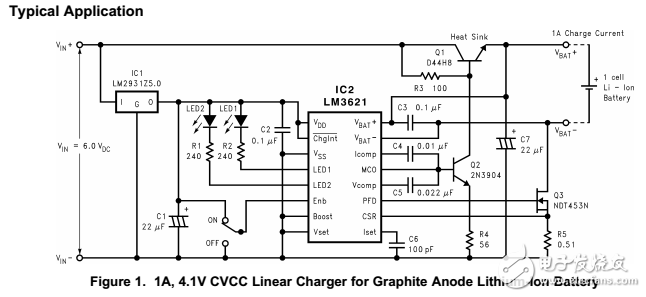

這是一個全功能的lm3621恒定電壓，恒定電流（CVCC）鋰離子（李+）電池充電器控制器。它提供了1%的調節精度在規定的溫度范圍內，而不需要使用外部精密電阻。集成電路控制五種充電模式：調節，快速，頂部關斷，監控和維護。此外，該lm3621檢測和標志有缺陷的電池以及過電流和過電壓故障事件。該集成電路的結構是基于高增益恒壓和恒流控制回路。
lm3621旨在控制開關充電器，線性充電器或離線AC適配器充電器。
lm3621由控制器、精密帶隙基準、寬帶跨導誤差放大器，比較器和輸出緩沖器。的lm3621可在一個16引腳SOIC封裝和指定超過0°C至70的范圍內°C.
特征
充電控制自動結束
?預設或用戶可調充電電流調節
?LED充電狀態指示和Fault
?電池自放電的刷新（維修）
?過壓/過流故障檢測與保護
?缺陷電池檢測
?為手機應用充電電流升壓控制
?充電中斷控制的輸入
