便攜式產品無線電源的設計

　　無線電源為產品設計和使用提供了極大的靈活性。隨著消費者需求的電子產品更大的流動性，充電耗電產品通過簡單地將它們放置在臺面，儀表板的能力，和其他表面達到一個方便的功能，具有現實的必要性。多虧了飛思卡爾半導體、集成設備技術和德克薩斯儀器等專業解決方案，工程師們可以為設計添加高效的無線功率功能。

　　無線功率技術利用基本電磁原理，通過磁感應或磁耦合的線圈將能量從電源傳輸?shù)?a target='_blank' class='arckwlink_none'>接收器。一種典型的無線系統，包括在移動設備中包含的功率發送器基本單元和相應的功率接收器單元，例如無線耳機、智能手機、平板電腦等。

　　發射機單元包括一個或多個由功率轉換電路激勵并由控制和通信子系統管理的發射機線圈?；パa接收機單元包括由相應的控制和通信子系統管理的接收線圈。正如本文將闡明的那樣，耦合和通信的性質在電感和磁共振方法中有著顯著的不同。

　　Inductive coupling

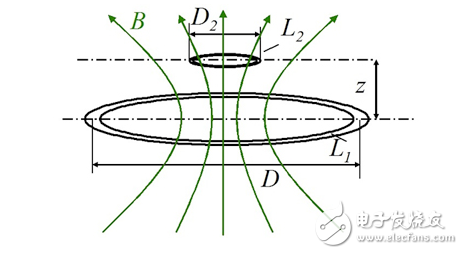

　　In inductive power transmission， alternating current in a transmitter coil （L1） generates a magnetic field that induces a voltage in a paired receiver coil （L2） （Figure 1）。 The efficiency of power transfer between these paired inductors depends on the coupling factor （k） between the inductors and the inductors‘ quality factor （Q）。
