發視頻資料介紹
本設計意在表明熱插拔設計師如何使用ucc3919熱插拔電源管理–5v軌道控制。顯示技術也可以采用其他積極的熱插拔電源管理。兩個電路配置，一個獨立的地面返回系統，將允許低側電流傳感，和一個系統采用一個共同的接地平面，需要高側電流感應。

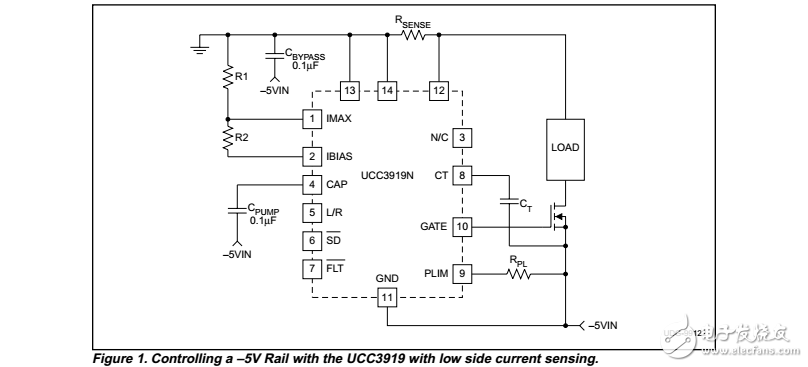

圖1顯示了ucc3919配置為使用低側–5v軌道控制（接地端）電流測量。如圖1所示，一個積極的5V是建立在ucc3919連接IC的VDD引腳接口返回地面或鉛，和IC的GND引腳的–5V輸入。使用低側電流感應保持適當?shù)妮斎牍材ｋ妷悍秶鷥?nèi)的線性電流放大器、過流比較器，因此允許直接連接感電阻的CSP和CSN引腳。外部N溝道MOSFET應放在負載和輸入源之間（–5V）提供充分的柵極驅動電壓，當負載接通。
