適當?shù)?a href='http://m.sdkjxy.cn/v/tag/82/' target='_blank' class='arckwlink_none'>PCB布局減少了負載轉換器模塊的噪聲耦合

　　現代電子系統板需要多個非隔離點負載（DC）DC/DC轉換器模塊來驅動包括微處理器、存儲器、邏輯和其他半導體芯片在內的眾多集成電路。由于這些多層印刷電路板（PCB）是密集的人口，用于模塊的功率模塊也高度集成在一個微型封裝的分立無源和有源元件。

　　由于這些模塊是開關穩壓器，工作在高頻率，具有快速的瞬態響應，它們必須被放置在適當?shù)?a target='_blank' class='arckwlink_none'>電源/控制路由適當?shù)腜CB，以盡量減少噪聲耦合，確保無故障運行，并保持其最佳性能。

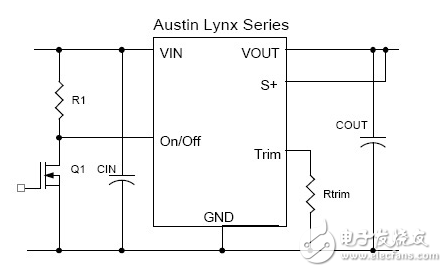

　　在宗族力量指出（現在的GE能源）應用中的注意事項an04-0061題為“非隔離式轉換器的應用指南，“開關直流/直流轉換器是一個快速變化的電場和磁場源。作為一個結果，他們產生的電磁干擾頻譜的范圍可以從一個典型的開關頻率在300千赫（GE的Austin Lynx II系列模塊）在兆赫范圍內的諧波。因此，為了最小化這些不希望的頻率對板上其他組件的影響，PCB上的DC / DC轉換器模塊的位置是至關重要的。因此，模塊必須小心地放置在板子上，同時考慮到周圍其他部件的位置。

　　Besides employing right filtering at the input and output terminals of the modules， proper layout of the interconnects or traces connecting the power modules is also recommended to achieve optimal performance from these converter modules.
