uc1901隔離反饋發生器除了開關電源提供隔離反饋的其他應用。該IC的幅度調制系統和誤差放大器可以用來實現非常低成本，高帶寬，隔離放大器。隔離放大器這類應用于開關電源、電機控制、儀器儀表、工業控制和醫療系統。

　　一個可編程的uc1901產生高頻載波信號（高達5MHz）的振幅是受控于一個高增益誤差放大器。在一個典型的反饋應用，該放大器和調制器的使用，與uc1901的1.5V的參考和一個小的信號耦合變壓器連接，為隔離開關電源提供精密調節。CA pacitively耦合反饋誤差放大器的uc1901確定設備的交流小信號響應，但直流工作點由總電源回路的要求確定。通過添加一個額外的繞組耦合變壓器和該繞組的解調電路，局部直流反饋可以提供給uc1901誤差放大器。在這種模式下非常精確的直流，以及小信號交流，傳遞函數可以跨越隔離邊界建立。

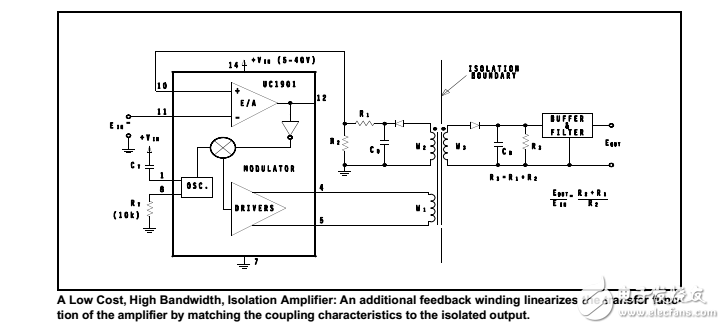

　　配置一個隔離放大器使用uc1901如下圖所示。在uc1901夫婦調幅載波相匹配的驅動繞組（W2和W3）在小信號變壓器。解調信號繞組W2是用來給uc1901的誤差放大器提供反饋，而解調信號從W3是隔離輸出信號。在反饋繞組的整體使用線性放大器的傳遞函數，允許直流信號進行精確的轉移。兩個解調線圈和解調電路的匹配對于最大限度地線性化和最小化直流偏移具有重要意義。一個可選的輸出緩沖器和濾波器將降低殘余載波紋波和隔離輸出解調器的負荷。在uc1901內部增益補償是足夠的整體增益12dB的穩定運行。這個電路需要電源電壓的uc1901，如果不是在系統已經可以使用二類似電路反向操作的產生。
