調節輸出電壓-不管輸入電壓。
大多數電源設計使用PWM控制器IC和MOSFET開關，需要10至15伏偏置電源，以便正常運行。一個常見的應用問題是首先在這個范圍內生成輔助電源。雖然在許多應用中很簡單，但是在輸入電壓低于或超過期望輸出電壓的情況下，開發這種具有可變低電壓輸入的電源是具有挑戰性的。下面的電路是解決這個問題的唯一而廉價的解決方案。

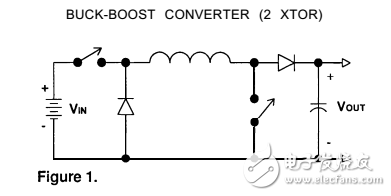

基本的拓撲結構是一種雙管反激（Buck-Boost）變換器提供同相輸出極性。通過改變占空比，輸出電壓可以高于或低于輸入振幅。這個屬性使得這種方法適合于寬輸入或汽車上的應用。同樣，這種技術同樣適用于功率因數校正應用。此外，電感可以在連續或斷續電流模式下工作。
