簡介

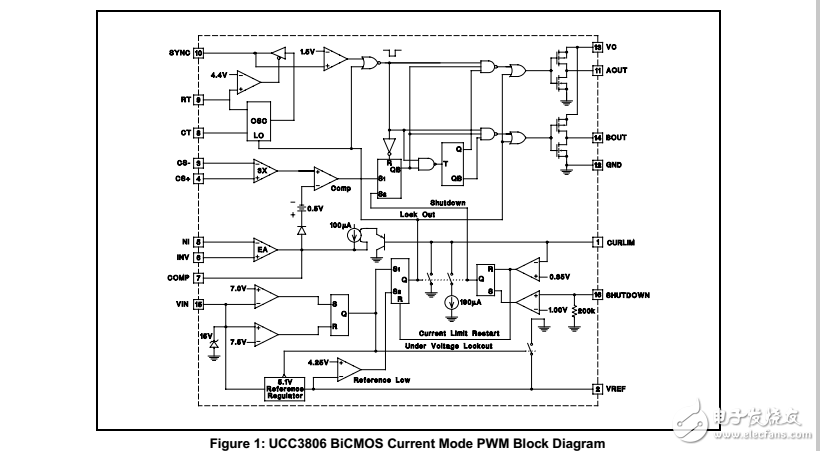

UCC3806是引腳對引腳兼容BiCMOS更換為UC3846和uc3856。在某些功能進行編程的UCC3806不同，這些方法都是在這里所說的。特別是，當前林ADJ引腳電流檢測放大器方案的最大峰值電流。這種作用與原電路完全兼容。此引腳上的第二個功能是鎖存器/非鎖存功能的關斷引腳。編程鎖定或非鎖定模式不同于UC3846和uc3856這些變化將解釋在這里。
電流限制調整
回顧，CUR Lim ADJ引腳調整最大峰值電流對電流檢測放大器（引腳4到3）的公式：VCL = 1 / 3???R2?VREF）/（R1+R2）- 0.5 ］。這可以通過仔細跟蹤從電流檢測放大器到電流引腳的路徑來進行驗證。第二個功能是關閉模式編程。當關斷引腳電壓超過1V，UCC3806輸出關閉。在這一點上，一個190?（典型值）電流沉拉電流從電流Lim ADJ引腳接地。
