磚使各種電力結構

　　隨著電子系統不斷向低電壓高電流的趨勢，以及當代的負載如最先進的微處理器速度，ASIC和存儲器的不斷增加，電力系統設計師面臨的挑戰是提供小，性價比高，有效的解決方案，提供必要的性能。幫助工程師應對這些挑戰，支持電子系統當前趨勢的基礎設施也在發展。例如，電力基礎設施已從集中式電源架構（CPA）、分布式電源（DPA）和中間總線體系結構（IBA）發展起來，每種方案都有自己的優點和缺點。

　　從本質上說，如圖1所示，傳統的分布式體系結構提出了驅動負載點轉換器的直流母線電壓。政客進一步降壓直流母線電壓水平所需的電子負載的要求。這些無數的分布式方案需要不同的AC / DC前端的組合，將輸入AC電源電壓轉換成固定的直流電壓，然后再進一步使用隔離的dc或DC轉換器或磚逐步降低。事實上，磚一直提供各種獨立的穩壓/半調節DC / DC轉換器在各種現成的格式，其中包括一半，四分之一，第八，第十六磚模型，促進各種電力計劃。

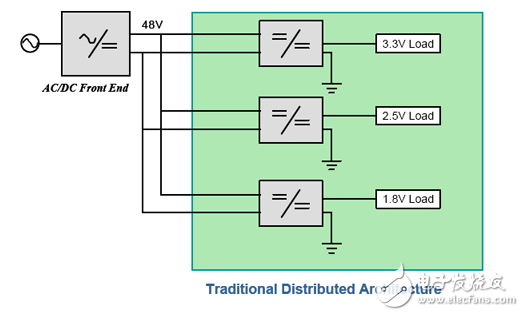

　　Figure 1： Traditional distributed architecture proposes a DC bus voltage that drives the point-of-load （POL） converters. The POL further steps down the DC bus voltage to the desired level required by the electronic load.

　　Bricks are generally available with output power ranging from approximately 50 W up to several hundred watts. The output power in a standard form factor depends on factors such as output current and voltage， the input voltage range， switching frequency， and the conversion efficiency.
