混合電源提供敏感電路的無噪聲電壓

　　開關DC / DC轉換器（“穩壓器”）已成為流行的，因?yàn)樗鼈兪歉咝У?，能夠升壓（升壓），降壓（降壓），并輕松地反轉電壓。然而，高頻操作產生的電壓和電流紋波可能會導致敏感芯片和電磁干擾（EMI）麻煩的操作問題。

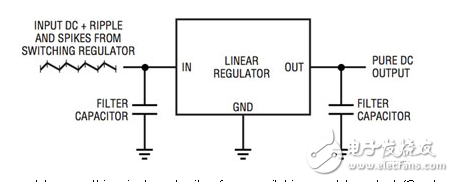

　　一種方法是花費大量的時間和資源來調整PCB設計，以盡量減少寄生電感和電容，并設計耗時的濾波器電路，以盡量減少電壓和電流紋波。另一種方法是招募?xì)v史悠久的線性穩壓器與開關轉換器一起工作，以平滑后者的輸出，并提供穩定、可靠的電壓輸出。

　　后一種方法需要仔細設計并考慮元件選擇，以使兩個調節器協調工作，并消除那些后調節濾波器。本文介紹了一種“混合”電壓調節器的優點，推薦了元件選擇標準，并介紹了一種低噪聲的模擬電源例子，來自德克薩斯儀器。

　　Best of both worlds

　　Switching regulators have become popular because they are efficient and flexible. But there is a trade-off. The chips are more expensive， take-up more space， have a relatively slow transient response to load variances， and， because of the switching operation， it can be difficult to prevent electromagnetic interference （EMI） and minimize voltage and current ripples in the output voltage.
