莫比爾設備驅動led閃光燈的五種方案

　　照相機比以往任何時候都成為我們隨身攜帶的個人和商業設備的一部分。雖然今天的攝影圖像傳感器可以工作的光的水平非常低，閃光燈照明意味著用戶可以捕捉更詳細的更快的速度。為了確保閃存系統不消耗這些電池運行便攜式電子產品的大量預算，設計者們轉而使用LED作為光源，而不是傳統的氙氣管。

　　現在有很多設備可以驅動LED作為閃存設備。許多可以提供高電流，使發光二極管可以驅動到最大輸出。然而，今天發光二極管的有效性增強——意味著它們可以從更少的電流中釋放更多的光——這意味著司機們也可以專注于減少電池的電流消耗。

　　在下面的部分中，我們?yōu)榻裉炜捎玫腇lash應用程序驅動了五個LED驅動程序。其中，兩–ADI和麥瑞半導體器件–是專為驅動閃光LED，而其他三個部分也可以驅動一個二LED。安森美半導體器件是獨特的，其中特別設計，以提供非常大的電流，并支持超級電容器的能量存儲，而德克薩斯儀器設備特別強調系統操作/保護。

　　ADI’s ADP1650

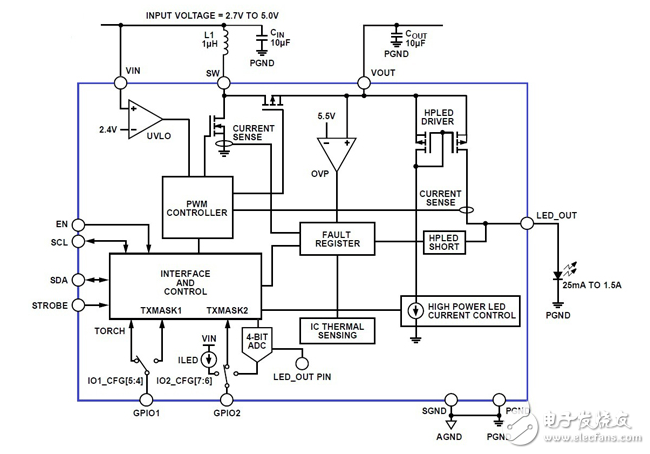

　　Designed for high-resolution camera phones， Analog Devices’ ADP1650 is a compact， efficient， single-white LED flash driver. The device integrates a programmable 1.5 or 3 MHz synchronous inductive boost converter， an I2C compatible interface， and a 1，500 mA current source （Figure 1）。 The high switching frequency allows designers to use an external 1 μH power inductor that is tiny and inexpensive， and the internal current source permits grounding of the LED cathode for compact， thermally enhanced layouts with low EMI.
