AFE芯片簡化高精度電能計量設計

　　當公司尋找能源生產的替代能源時，測量和控制能源消耗的需求得到了更大的重視。對于工程師來說，可用的模擬前端（AFE）集成電路設計從創建精確的電能計量計費級電子米住宅智能能源監控系統提供的一個關鍵組成部分。加快發展這些設計，工程師可以利用精密計量AFE電路模擬設備，Cirrus Logic，Maxim集成產品和芯片技術，其中。

　　精確測量電流和電壓，計算各種重要的能量參數，包括有功功率、無功功率和視在功率，以及并網應用所需的額外測量。雖然傳統的機械式儀表需要達到至少2%的精度，但電子計量系統必須符合國家和國際標準，要求準確率為0.5%，在某些情況下必須達到0.2%。

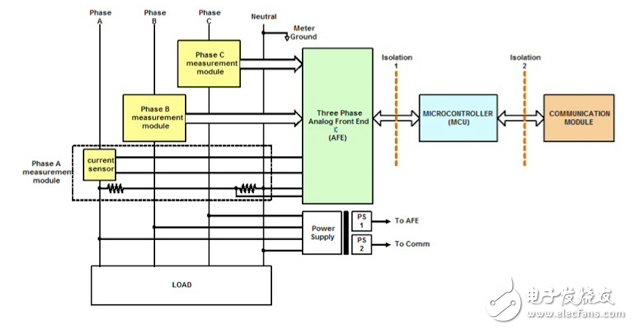

　　For many applications， integrated energy-metering devices offer an excellent solution （see the TechZone article， “Energy Measurement ICs Provide Critical Metrics”）。 Where specialized requirements prevent use of these devices， however， engineers can build their own energy measurement solutions using dedicated devices to fill out the energy-metering signal chain， as seen in Figure 1. Here， sensor output drives precision analog-digital converters （ADC） in an analog measurement subsystem， which， in turn， presents data measurements or even final calculations to a DSP or MCU for additional analysis and eventual transmission through a communications subsystem.
