多輸出，多相電壓調節模塊解決苛刻的應用

　　標準電路板可安裝的電源轉換模塊仍然是許多系統設計者的支柱。這些模塊提供直流/直流的地方從一到六的輸出電壓和電流的水平范圍從幾毫安到幾安培的電流轉換。該模塊的輸出電壓通常是工廠設置在典型的操作水平，如3.3伏，5伏，12伏，甚至更低的電壓。然而，許多供應商提供的版本允許客戶通過外部連接電阻設置所需的輸出電壓。工業設備、網絡系統、電信硬件、甚至消費產品如機頂盒都可以利用預先設計好的模塊來獲得一些時間的市場優勢和不分散的系統設計提供“增值”功能的終端系統。

　　有各種各樣的DC直流穩壓器模塊（VRM）和設計師有很多選擇電壓輸入和輸出水平，多個輸出，額定電流，和物理尺寸。包裝的選擇范圍從通孔安裝各種表面貼裝的選擇，如多針、線扁平封裝雙、四邊的扁平封裝10引腳少，較大的柵格陣列與多達144個聯系人（許多人接觸是用來提供一個熱的路徑，從而減少了大量的散熱片需要）。

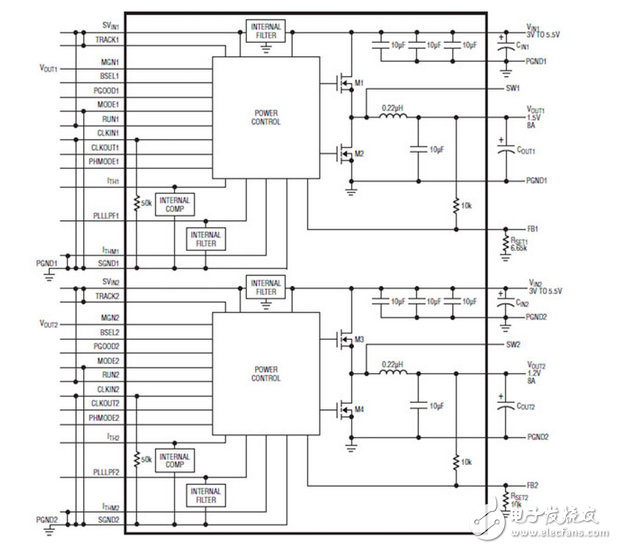

　　One example is the LTM4616 from Linear Technology. In a single 144-contact LGA that measures 15 x 15 mm and is only 2.82 mm thick， the company packs the switching controller， power FETs， inductor and all support components （Figure 1）。 Operating from an input voltage range of 2.7 to 5.5 V， the LTM4616 μModule supports two outputs within a voltage range of 0.6 to 5 V， each set by a single external resistor. This high efficiency design （typically 85 to 93 percent， depending on load current） delivers up to 8 A continuous current （10 A peak） for each output. Only bulk input and output capacitors are needed， depending on ripple requirement. The part can also be configured for a two-phase single output at up to 16 A. The low-profile package enables designs to use the unused space on the back side of PC boards for high-density point-of-load regulation. Fault protection features include overvoltage protection， overcurrent protection and thermal shutdown.
