高效率太陽能電池充電器的設計

　　工程師們在設計太陽能電池充電器時有很多選擇。除了基本的電路設計技術外，越來越多的集成設備提供了專門為建造高效率、太陽能電池充電器系統而設計的解決方案。設計師可以找到合適的芯片和相關評估套件從線性技術、國家半導體、NXP、意法半導體、德克薩斯文書。

　　面板滲漏

　　由于其大的連接區域，太陽能電池板具有泄漏設備的特點。如果沒有適當?shù)念A(yù)防措施，面板泄漏會導致電池在低照度或無照明期間顯著放電。傳統上，太陽能電池板的設計考慮到面板泄漏，其中包括二極管與面板串聯，這種方法通過漏電大大降低了電池的放電量，但由于二極管正向壓降中的能量損失，導致整體效率較低。集成電路等技術對傳統的線性ltc4412系列二極管提供了一個簡單的選擇。這些集成電路被設計用來控制一個外部P溝道MOSFET，提供近乎理想的二極管功能。

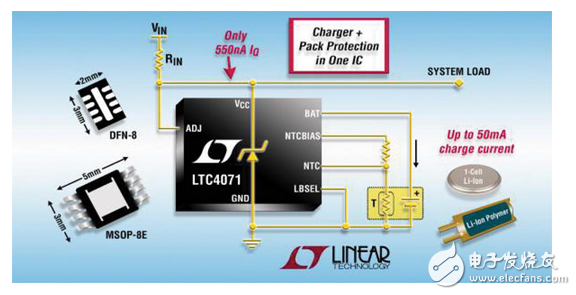

　　Beyond reducing battery discharge through panel leakage， engineers need to design their solar chargers with battery protection capabilities to ensure both battery life and safety. ICs such as Linear‘s LTC4071 provide basic overcharging protection by shunting current away from the battery as battery voltage reaches the float voltage. Along with a current-limiting resistor for higher current solar panels， designers can build a basic solar power battery charger using only the LTC4071， an additional shunt resistor， capacitor， and leakage-protection diode （Figure 1）。 Along with its overcharge protection， the LTC4071 protects the battery from over discharge by disconnecting the load from the battery when the battery discharges to the point where VCC falls below the low battery disconnect voltage （VLBD）。
