教你怎么做二極管的選型
1. 二極管的認識
按二極管的功能可分為：開關、整流、穩壓、電壓基準、穩流、變容、瞬變電壓抑制、
二極管最明顯的性質就是它的單向導電特性，就是說電流只能從一邊過去，卻不能從另一邊過來（從正極流向負極）。我們用萬用表來對常見的1N4001型硅整流二極管進行測量，紅表筆接二極管的負極，黑表筆接二極管的正極時，表針會動，說明它能夠導電；然后將黑表筆接二極管負極，紅表筆接二極管正極，這時萬用表的表針根本不動或者只偏轉一點點，說明導電不良。（萬用表里面，黑表筆接的是內部電池的正極）
利用二極管單向導電的特性，常用二極管作整流器，把交流電變?yōu)橹绷麟?，即只讓交流電的正半周（或負半周）通過，再用電容器濾波形成平滑的直流。

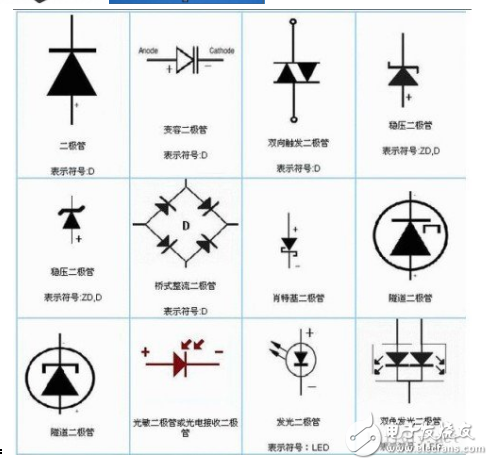

常見的幾種二極管如圖所示。其中有玻璃封裝的、塑料封裝的和金屬封裝的等幾種。圖2是二極管的電路符號，像它的名字，二極管有兩個電極，并且分為正負極，一般把極性標示在二極管的外殼上。大多數用一個不同顏色的環來表示負極，有的直接標上“-”號。大功率二極管多采用金屬封裝，并且有個螺帽以便固定在散熱器上。
二極管
