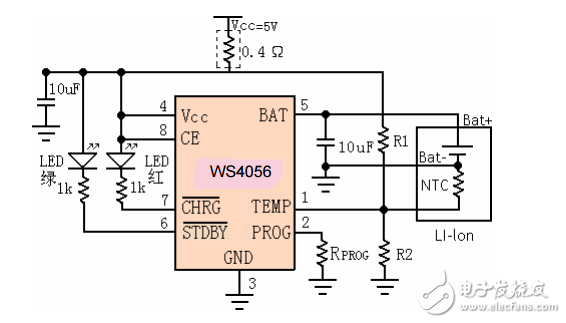

WS4056A
4056A是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。其底部帶有散熱片的 SOP8/MSOP8 封裝與較少的外部元件數目使得4056A 成為便攜式應用的理想選擇。4056A 可以適合 USB 電源和適配器電源工作。由于采用了內部 PMOSFET 架構，加上防倒充電路，所以不需要外部隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充電電壓固定于 4.2V，而充電電流可通過一個電阻器進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值 1/10 時，4056A 將自動終止充電循環。當輸入電壓（交流適配器或 USB 電源）被拿掉時，4056A 自動進入一個低電流狀態，將電池漏電流降至 2uA 以下。4056A 在有電源時也可置于停機模式，以而將供電電流降至 55uA。4056A 的其他特點包括電池溫度檢測、欠壓閉鎖、自動再充電和兩個用于指示充電、結束的 LED 狀態引腳。
