大功率led驅動器控制回路的補償與測量

　　數學模型總是有助于確定某一特定設計的最佳補償元件。然而，補償一個WLED電流調節升壓轉換器的環路比補償相同的轉換器配置為電壓的調節，有點不同。

　　測量一個WLED電流調節升壓轉換器的控制回路是繁瑣的傳統方法由于在低阻抗的反饋（FB）引腳和頂側FB電阻的不足。在“設計師的系列，第五部分：電流模式控制建?！?，Ray Ridley提出了一個簡化的，一個電流模式控制的Boost變換器的小信號控制模型。以下說明如何修改Ridley的模型，它適合一個WLED電流調節升壓轉換器；它還解釋了如何測量升壓轉換器的控制回路。

　　Loop components

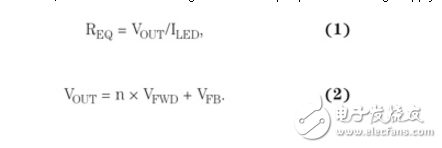

　　As shown in Figure 1， any adjustable DC/DC converter can be modified to provide a higher or lower regulated output voltage from an input voltage. In this configuration， if we assume ROUT is a purely resistive load， then VOUT = IOUT × ROUT. When used to power LEDs， a DC/DC converter actually controls the current through the LEDs by regulating the voltage across the low-side FB resistor as shown in Figure 2. Because the load itself （the LEDs） replaces the upper FB resistor， the traditional small-signal control-loop equations no longer apply. The DC load resistance is：
