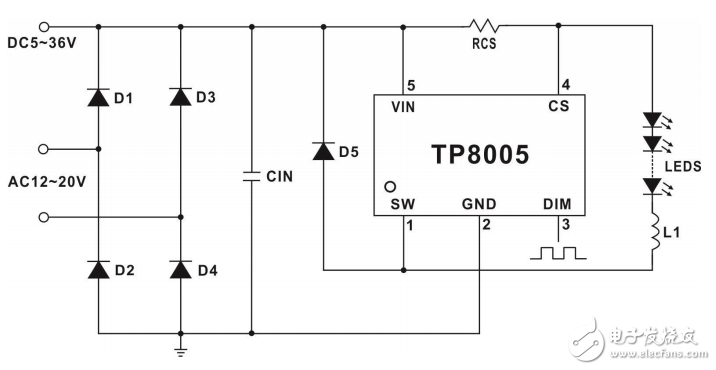

TP8005 是一款工作在電感電流連續模式下的降壓型 LED 恒流驅動器。用于高效地驅動一顆或者多顆串聯 LED。芯片的輸入電壓范圍為 5V~36V，輸出電流外部可調，最大可達 1.2A。 TP8005 內部集成功率管，并采用高端電流檢測方式。通過外部電阻可以設定 LED 輸出的平均電流，并可以通過 DIM 引腳接收模擬調光和很寬范圍的 PWM 調光信號。當 DIM 的電壓低于 0.3V，芯片內部的功率管關斷，TP8005 進入低功耗的待機模式。 TP8005 內部集成了自動溫度補償控制電路，當芯片內部的溫度超過 130℃時，LED 輸出電流會隨著溫度的上升而逐漸減小，并最終穩定在某一電流值。這就避免了傳統過溫保護所引起的 LED 低頻閃爍問題。當芯片內部的溫度上升到 150℃時，LED 輸出電流減小至零。
特點? 高達 95%的效率? 自動溫度補償控制? 寬輸入電壓范圍：5V~36V ? 最大 1.2A 輸出電流? DIM 腳可進行 PWM 和模擬調光? ±3%輸出電流精度? 內置 LED 開路保護? 軟啟動時間可調? 采用 SOT89-5L 封裝應用? 低壓 LED 射燈替代鹵素?zé)? 低壓工業 LED 照明? LED 裝飾照明? 其它 LED 照明
